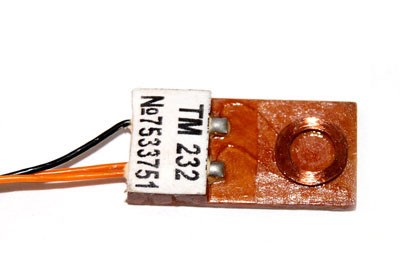

Датчик температуры ТМ 232
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.232 ТУ)
Предназначен для измерения температуры цилиндрических поверхностей трубопроводов диаметром от 14 мм и выше, поверхностей с радиусом двойной кривизны, больше или равных 6 и 30 мм, а также сферических поверхностей диаметром 20 мм и более. Материал конструкций, температура которых измеряется – сталь, алюминий, магниевые и литиевые сплавы, ЭВТИ, стеклосплавы. Чувствительный элемент термометра изготовлен из медной проволоки диаметром 50 мкм, намотанной виток к витку в виде плоской спирали и закреплен на пластине из прессматериала. Если термометр устанавливается снаружи изделия, его необходимо сверху покрыть слоем материала с оптическими характеристиками, соответствующими оптическим характеристикам поверхности конструкции. Термометр имеет две модификации.
| ТМ 232 | ТМ 232-01 | |
| Диапазон измерения, °С | -130 ÷ +200 | |
| Сопротивление, при 0°С, Ом | 100±0,9 | 53±0,3 |
| Температурный коэффициент сопротивления, 1/град | 0,00428 | |
| Погрешность, °С | 0,5 ÷ 1,0 | |
| Показатель термической инерции, не более, с | 1,0 | |
| Ресурс работы, ч | 33000 | |
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |
| Соединитель (разъём) | свободные концы, медь, сечением 0,55 мм2 | |
| Схема подсоединения | трехпроводная | |
| Габаритные размеры, мм | 20 х 10 х 3 | |
| Масса, не более, г | 1,5 | |
