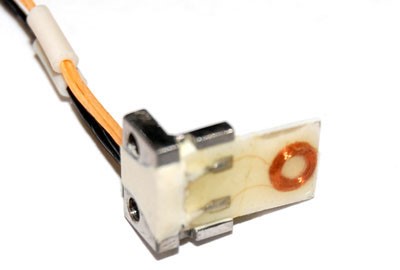

Датчик температуры ТМ 222
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.222 ТУ)
Предназначен для прецизионных узкодиапазонных измерений температуры нейтральных газовых сред. Чувствительный элемент термометра – медная проволока ВЭТВ-Р-0,032, намотанная в виде плоской спирали и закрепленная на пластине из ситалла Термометр устанавливается на изделии на кронштейне длиной не менее 103 мм при помощи двух винтов через крепежные отверстия диаметром 1,6 мм.
| ТМ 222 | ТМ 222−01 | |
| Диапазон измерения, °С | 0 ÷ +50 | +15 ÷ +25 |
| Сопротивление, при 0°С, Ом | 100 ± 0,45 | 200 ± 0,8 |
| Температурный коэффициент сопротивления, 1/град | 0,00428 | |
| Погрешность, °С | 0,1 | |
| Ресурс работы: - в диапазоне температур 25 °С - в диапазоне температур от 0 до 50 °С |
18 000 3000 |
|
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |
| Соединитель (разъём) | свободные концы, провод МС 16-13 1х0,03 |
|
| Схема подсоединения | четырехпроводная | |
| Габаритные размеры, мм | 12 х 8 х 6 | |
| Длина кабеля, мм | 145 ± 3 | |
| Масса, г, не более | 1,5 | |
