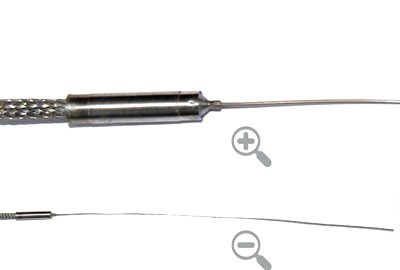

Датчик температуры ТТ 243
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.243 ТУ)
Предназначен для измерения температуры плоских поверхностей и поверхностей с радиусом кривизны от 5 мм и выше, элементов конструкций из разных марок стали, алюминиевых сплавов и неметаллических материалов. Чувствительный элемент термометра − термопара с термоэлектродами хромель и алюмель диаметром 0,16 мм, выполненная на основе термо-парного кабеля КТМС диаметром в оболочке 0,7 мм. Рабочий спай термопары заварен вместе с металлической оболочкой кабеля. Термометр крепится на изделии скобами, закрепляемыми на поверхности изделия при помощи контактной сварки или приклеиванием.
| ТТ 243, ТТ243-04 |
ТТ243-01, ТТ243-05 |
ТТ243-02, ТТ243-06 |
ТТ243-03, ТТ243−07 |
ТТ243-08 | ТТ243-09 | ТТ243-10 | |
| Диапазон измерения, °С | −200 ÷ + 1000 | ||||||
| Градуировочная характеристика | ХА(К) | ||||||
| Класс допуска по ГОСТ Р 8.585-2001 | 2,3 | ||||||
| Показатель термической инерции, с, не более | 0,1 | ||||||
| Ресурс работы, час | 5 | ||||||
| Время непрерывной работы, мин | 20 | ||||||
| Соединитель ТТ243, −01, −02, −03 ТТ243−04, −05, −06, −07, −08, -09, -10 |
розетка РС 4ТВ с кожухом свободные концы (проволоки хромель и алюмель, Ø 0,5 мм) |
||||||
| Длина чувствительного элемента, мм | 100 | 150 | 200 | 250 | 500 | — | — |
| Диаметр чувствительного элемента, мм | 0,7 | ||||||
| Длина кабеля, мм | 1000 | 4400 | 1800 | 2600 | |||
| Масса, г, не более | 135 | ||||||
