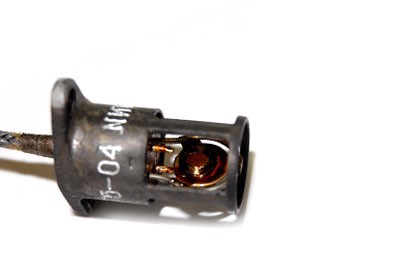

Датчик температуры ТП 175
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.175 ТУ)
Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – платиновая проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Материал корпуса – сталь 12Х18Н10Т. Термометр крепится на изделии при помощи двух винтов М3х0,5. Имеет пять модификаций.
| ТП 175 | ТП 175−01 | ТП 175−02 | ТП 175−03 | ТП 175−04 | |
| Диапазон измерения, °С | -260 ÷ +300 | ||||
| Сопротивление, при 0°С, Ом | 25 ± 0,25 | 34 ± 0,25 | 46 ± 0,15 | 60 ± 0,25 | 100 ± 0,15 |
| Температурный коэффициент сопротивления, 1/град | 0,00391 | ||||
| Погрешность, °С | 0,5 ÷ 1,0 | ||||
| Показатель термической инерции, с, не более | 5 | ||||
| Ресурс работы, ч | 55000 | ||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||
| Соединитель (разъём) | свободные концы | ||||
| Схема подсоединения | трехпроводная | ||||
| Длина кабеля, мм | 500 ± 10 | ||||
| Габаритные размеры, мм | Ø 15х37 (по фланцу – Ø 28) | ||||
| Масса, г, не более | 20 | ||||
