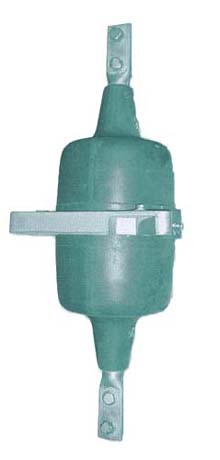

Трансформатор тока проходной одновитковый с литой изоляцией типа ТПОЛ
Трансформаторы тока типов ТПОЛ20, ТПОЛ35 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в закрытых распределительных устройствах на номинальное напряжение до 20 и 35 кВ переменного тока номинальной частоты 50 и 60 Гц.
Технические характеристики
| Наименование параметра | Норма для типов | |
| ТПОЛ20, ТПОЛ35 | ТПОЛ20 | |
|
Климатическое Исполнение У
|
Климатическое Исполнение Т
|
|
| Номинальное напряжение, кВ |
20,35 |
20 |
|
Номинальная частота, Гц |
50, 50 и 60 |
|
| Номинальный первичный ток, А | 400,600,800,1000,1500 |
400,600,800 |
|
Номинальный вторичный ток, А |
5 |
|
| Номинальная вторичная нагрузка, ВА | 20 | |
|
Номинальный класс точности вторичной обмотки для защиты |
10Р |
|
| Номинальный класс точности вторичной обмотки | ||
| для измерений: | ||
| для исполнения на номинальный первичный ток 400А | ||
| для исполнения на остальные номинальные первичные токи |
0,5 |
|
| Номинальный первичный ток, А | Варианты исполнения трансф. тока по классам точности вторичных обмоток | Номинальная предельная кратность вторичной обмотки класса точности 10Р | Ток термической стойкости | Ток электродинамической стойкости, кА | ||
| ТПОЛ20 | ТПОЛ35 | ТПОЛ20 | ТПОЛ35 | |||
| 400 | 1/10P, 10P/10P |
13 |
16 | 16 | 120 | 100 |
| 600 |
0,5/10P, 10P/10P |
18 |
24 |
24 |
||
| 800 | 0,5/10P, 10P/10P |
24 |
32 |
32 |
||
| 1000 | 0,5/10P, 10P/10P |
24 |
40 | 40 | ||
| 1500 | 0,5/10P, 10P/10P |
26 |
60 |
52 |
||
Допускается использование вторичных обмоток класса точности 10Р для измерений.
Изоляция трансформаторов тока соответствует требованиям ГОСТ 7746-78
Масса трансформатора тока ТПОЛ20 - 46±6 кг; ТПОЛ35 - 55±6 кг
