ИЗМЕРИТЕЛЬ ПОТЕНЦИАЛОВ ЦИФРОВОЙ ОРИОН ИП-01
ОКП 34 3560
Назначение
Цифровые переносные приборы с автономным питанием ОРИОН
ИП-01 предназначены для измерения потенциала (суммарного, поляризационного)
на подземных металлических сооружениях относительно неполяризующегося
электрода сравнения с датчиком потенциала по ГОСТ 9.602-2005.
Особенности
Одновременное измерение и отображение значений поляризационного и суммарного защитных потенциалов.
Выбор полярности производится автоматически при подключении прибора.
Встроенный контроль напряжения источника питания.
Возможность подключения внешнего источника питания
постоянного тока напряжением 4,5 … 6 В.
Условия эксплуатации
Обеспечивают надежную и устойчивую работу в условиях
воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды + 55 °С;
- нижнее значение температуры окружающей среды минус 10 °С;
- верхнее значение относительной влажности 90% при температуре 25 °С.
Нормативное обеспечение
Сертификат соответствия РОССRU.АЯ21.Н00278.
Сертификат об утверждении типа средств измерений RU.С.34.002.А № 15092
Соответствуют:
- ГОСТ Р 51317.6.1-99, ГОСТ 22261-94;
- требованиям технических условий ТУ 3435-003-51996521-2002.
Основные параметры
|
Наименование параметра |
Значение |
|---|---|
|
1. Сила тока, потребляемая от батареи, не более, мА |
40 |
|
2. Напряжение питания от аккумуляторов, В |
4,3...6 |
|
3. Время установления рабочего режима, не более, мин. |
1 |
|
4. Продолжительность непрерывной работы прибора, час |
48 |
|
5. Выдерживает в течение одной минуты перегрузку напряжением, В |
9 |
|
6. Диапазон измерения поляризационного потенциала, В |
-4,997...+4,997 |
|
7. Диапазон измерения суммарного потенциала, В |
-4,997...+4,997 |
|
8. Масса прибора с элементами питания, не более, г |
400 |
|
9. Габаритные размеры прибора, не более, мм |
161х85х45 |
|
10. Межповерочный интервал, мес. |
12 |
|
11. Гарантийный срок со дня ввода в эксплуатацию, мес. |
18 |
|
12. Гарантийный срок хранения, мес. |
6 |
|
13. Срок службы, лет, не менее |
10 |
Функциональные возможности
Выбор и контроль требуемого значения времени задержки начала измерения относительно окончания поляризации при измерении поляризационного потенциала (0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс).
Наличие режима усреднения измеряемых величин.
Конструкция
Корпус прибора выполнен из ударопрочного материала. Органы управления и индикации защищены откидной крышкой.
Схема подключения прибора расположена на крышке.
Подключение прибора осуществляется с помощью зажимов
«крокодил» с разной цветной маркировкой.

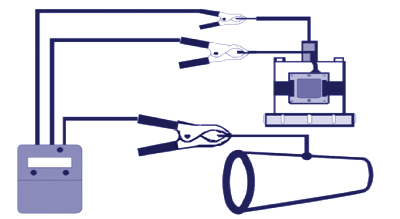

Схема подключения
Схема подключения к неполяризующемуся электроду сравнения
типа ЭНЕС-1 при измерении поляризационного потенциала показана на рисунке 1:
- красный зажим «крокодил» подсоединить к клемме электрода сравнения;
- белый зажим «крокодил» подсоединить к клемме датчика потенциала
(дополнительному электроду);
- черный зажим «крокодил» подсоединить к клемме трубопровода.
Пример записи условного обозначения изделия при заказе
ОРИОН ИП-01 Для поставок по России:
Измеритель потенциалов цифровой ОРИОН ИП-01, ТУ 3435-003-51996521-2002.
Для поставок на экспорт:
Измеритель потенциалов цифровой ОРИОН ИП-01, экспорт, ТУ 34
35-003-51996521-2002.
