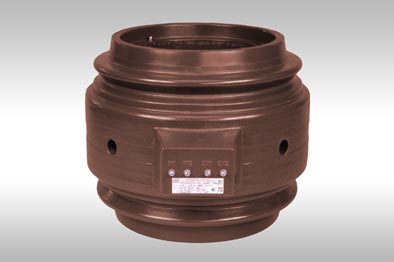

Шинные
трансформаторы тока ТШЛ-20-I
ОГГ.671 235.022ТУ
Назначение
Трансформаторы предназначены для встраивания в токопроводы на
номинальное напряжение до 20 кВ и являются комплектующими изделиями.
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным прибо- рам и устройствам защиты и управления, для изолирования
цепей вторичных соединений от высокого напряжения в электрических установках
переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2
по ГОСТ 15150.
Обязательно соединение шины с контактами экрана трансформатора, имеющими
маркировку "Ш"!
На литом корпусе
трансформатора имеются глухие отверстия диаметром 32 мм. В эти отверстия входят
четыре крепежные детали, при помощи которых трансформатор закрепляется в
токопроводе.
Крепежные детали в комплект поставки не входят.
Патентная защита
Патент на промышленный образец № 48551.
Технические данные. Таблица 1
|
Наименование параметра |
Норма |
| Номинальное напряжение, кВ |
20
|
| Наибольшее рабочее напряжение, кВ |
24
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный первичный ток, А |
6000;8000;10000;
12000;14000;15000; 16000;18000
|
| Номинальный вторичный ток, А |
1; 5
|
| Число вторичных обмоток |
2
|
|
Класс точности: - вторичной обмотки для измерений - вторичной обмотки для защиты |
0,2;0,2S;0,5;0,5S;
5Р;10Р 5Р;10Р |
|
Номинальная вторичная нагрузка при
коэффициенте мощности cos j= 0,8, В•А: - вторичной обмотки для измерений - вторичных обмоток для защиты класса точности 5Р - вторичных обмоток для защиты класса точности 10Р |
30
* 30 |
|
Номинальная предельная кратность
вторичных обмоток для защиты, не менее: - для класса точности 10Р при номинальных первичных токах, А: 6000 8000 10000;12000;14000;15000;16000;18000 - для класса точности 5Р при номинальных первичных токах, А: 6000; 8000; 10000 12000; 14000; 15000; 16000; 18000 |
16
14 12 20 * |
|
Трехсекундный ток термической
стойкости, кА: при номинальных первичных токах, А: - 6000;8000;10000 - 12000;14000;15000;16000;18000 |
120
190 |
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного |
65
125 |
Примечание:
*) значение уточняется в заказе.
Таблица 2
|
Номинальный
первичный ток, А |
Размеры,
мм
|
Масса,
кг, max |
||||||||
|
D
|
D1
|
D2
|
H
|
H1
|
h
|
L
|
b1
|
b2
|
||
| 6000; 8000;10000 |
520
|
300
|
351
|
420
|
180
|
25
|
350 |
140
|
180 |
105
|
| 12000 |
680
|
430
|
481
|
390
|
150
|
35 | 390 |
150
|
190 |
132
|
| 14000; 15000; 16000; 18000 |
830
|
555
|
606
|
450 | 178 | |||||
