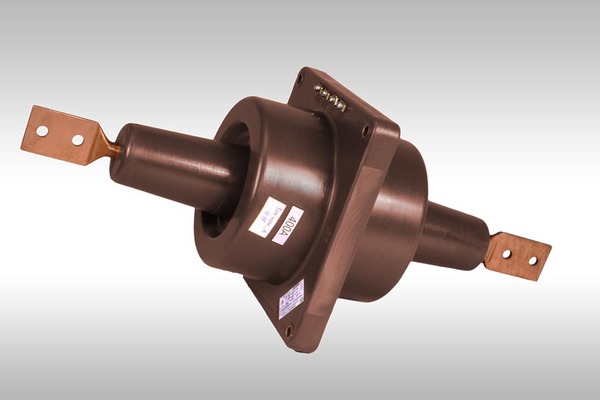

Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35
ОГГ.671 225.011ТУ
Назначение
Трансформаторы предназначены для установки в комплектные
распределительные устройства (КРУ) и служат для передачи сигнала измерительной
информации измерительным приборам и (или) устройствам защиты и управления, для
изолирования цепей вторичных соединений от высокого напряжения в электрических
установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ -
ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2
по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
|
| Номинальное напряжение, кВ |
20
|
35
|
| Наибольшее рабочее напряжение, кВ |
24
|
40,5
|
| Номинальный первичный ток, А* |
300,400,600,800,1000,1500
|
|
| Номинальный вторичный ток, А |
1; 5
|
|
| Номинальная частота, Гц |
50 или 60
|
|
| Количество вторичных обмоток |
2
|
|
|
Номинальная вторичная нагрузка при
cos j= 0,8, В•А: - обмотки для измерений - обмотки для защиты |
20
20 |
|
|
Класс точности вторичной обмотки
для измерения при номинальном первичном токе, А: 300 - 1500 для защиты |
0,2S; 0,5S; 0,5; 1,0;
10Р** |
|
|
Номинальная предельная кратность
обмотки для защиты при номинальном первичном токе, А***: 300 400, 600 800 1000 1500 |
13
13 18 24 26 |
|
|
Трехсекундный ток термической
стойкости, кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500 |
16
16 24 32 40 60 |
12 16 24 32 40 60 |
|
Ток электродинамической стойкости,
кА, при номинальном первичном токе, А: 300 400 600 800 1000 1500 |
41
41 61 82 102 153 |
31 41 61 82 102 153 |
|
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
65
125 |
95
220 |
Примечание:
*) может поставляться исполнение на 2000 А.
**) в соответствии с заказом могут поставляться класса точности 5Р.
***) в соответствии с заказом могут поставляться с предельной кратностью 20.
Таблица 2
|
Номинальный первичный
ток, А
|
S, мм
|
Масса, кг
|
|
| ТПЛ-20 | ТПЛ-35 | ||
|
300,400, 600 |
6,5 9,5 11,5 18 |
47 | 62 |
Таблица 3
|
Тип
|
Размеры, мм
|
||
| L | I | B | |
|
ТПЛ-20 |
770 990 |
540 760 |
240 410 |
Сделать заказ и запросить дополнительную информацию по ТПЛ-35 Вы можете здесь.
