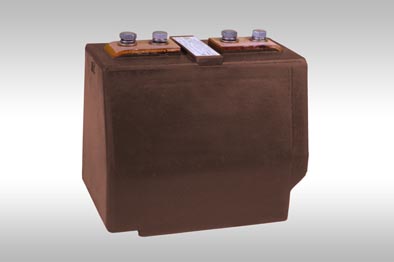

Опорные
трансформаторы тока ТОЛ-10
ОГГ.671 213.013ТУ
Назначение
Трансформаторы предназначены для установки в комплектные
распределительные устройства (КРУ) и служат для передачи сигнала измерительной
информации измерительным приборам и (или) устройствам защиты и управления, для
изолирования цепей вторичных соединений от высокого напряжения в электрических
установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории
размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых
помещениях в условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус
60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для
исполнения "Т2.1";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов
и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной
вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А
могут выпускаться с двумя вторичными обмотками для защиты.
Технические данные
|
Наименование параметра |
Норма
|
| Номинальное напряжение, кВ |
10 или 11
|
| Наибольшее рабочее напряжение, кВ |
12
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный вторичный ток, А |
1; 5
|
| Номинальный первичный ток, А |
50, 100, 150, 200, 300, 400,
600, 800, 1000, 1500
|
| Число вторичных обмоток |
2
|
|
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,5; 0,5S, 0,2; 0,2S
10Р* |
|
Номинальная вторичная нагрузка при
коэффициенте мощности cos j= 0,8, В•А: вторичной обмотки для измерений вторичной обмотки для защиты |
10
15 |
|
Номинальная предельная кратность
вторичной обмотки для защиты, не менее |
10
|
|
Односекундный ток термической
стойкости, кА, при номинальном первичном токе, А: 50 100 150 200 300–1500 |
4,9
9,7 12,5 17,5 31,5 |
|
Трехсекундный ток термической
стойкости, кА, при номинальном первичном токе, А: 50 100 150 200 300; 400 600; 800 1000; 1500 |
2,45
4,85 6,25 8,75 16 20 31,5 |
|
Ток электродинамической стойкости,
кА, при номинальном первичном токе, А: 50 100–200 300–1500 |
17,5
52 100 |
|
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42
75 |
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
