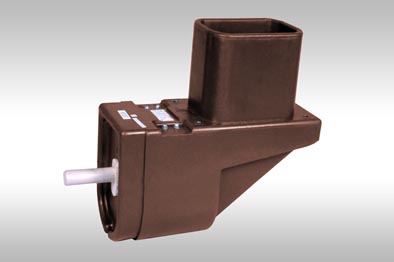

трансформаторы тока ТЛ-10
ОГГ.671 224.024ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным приборам и/или устройствам защиты и управления, а также для
изолирования цепей вторичных соединений от высокого напряжения в электрических
установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в комплектные распредели тель ные
устройства (КРУ).
Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 3 по
ГОСТ 15150 и предназначен для работы в следующих условиях:
– верхнее рабочее значение температуры окружающего воздуха (с учетомперегрева
внутри шкафа КРУ) плюс 550С для исполнения «У3», плюс 600С
для исполнения «Т3»;
– нижнее рабочее значение температуры окружающего воздуха минус 450С
для исполнения «У3» и минус 100С для исполнения «Т3»;
– высота над уровнем моря не более 1000 м;
– окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов
и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
– рабочее положение – любое.
|
Тип трансформатора
|
L, мм
|
Номинальный первичный ток, А | d, мм | l, мм |
Ток термической
стойкости, кA |
Рис. |
| ТЛ-10-I |
477
412 |
50–400
600–1500 |
36
|
190
|
20
31,5 |
1 2 |
| ТЛ-10-II |
477
412 |
300–400
600–1500 |
55
|
40
|
1 2 |
|
| ТЛ-10-III |
422
|
50–150
|
36
|
135
|
20
|
1 |
| 200; 300; 400 | 55 | 40 | 2 | |||
| 357 | 600; 1500 |
|
Тип трансформатора
|
Номинальный первичный
ток, А
|
Рисунок |
| ТЛ-10-II |
3000
|
1
|
| 2000 | 2 |
