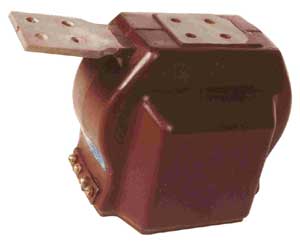

Трансформатор тока ТЛМ-10
Трансформатор тока ТЛМ-10 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Трансформаторы тока рассчитаны для эксплуатации в районах с умеренным климатом и тропическим климатом, исполнения «У» и «Т» соответственно, для работы в закрытых помещениях с естественной вентиляцией, категорией размещения «3» по ГОСТ 15150.
Технические характеристики
| Наименование | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток, А | 50÷1500 |
| Номинальный вторичный ток, А | 5 |
| Частота, Гц | 50; 60 |
| Номинальная вторичная нагрузка при cosφ2=0,8 ВּА: | |
| обмотки для измерений | 10 |
| обмотки для защиты | 15 |
| Класс точности | 0,5 |
| Класс точности обмотки для защиты | 10Р |
| Ток трехсекундной термической стойкости, кА | 2,8÷26,0 |
| Ток электродинамической стойкости, кА | 17,6÷100,0 |
| Номинальная предельная кратность обмотки для защиты: | |
| на токи 50÷800 А | 15 |
| на токи 1000, 1500 А | 10 |
| Масса, кг, не более | 25 |
Сделать заказ и запросить дополнительную информацию по ТЛМ-10 Вы можете здесь.
