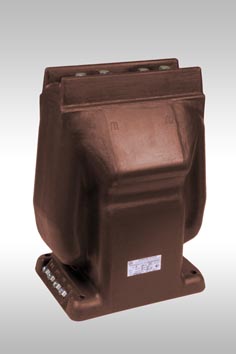

Опорные трансформаторы
тока ТЛК-35
ОГГ.671 213.015ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации
измерительным приборам и (или) устройствам защиты и управления, для изолирования
цепей вторичных соединений от высокого напряжения в электрических установках
переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории
размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих
условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения
"УХЛ2.1" и от минус 10°С до плюс 55°С для исполнения "Т2.1";
- окружающая среда невзрывоопасная, не содержит пыли, химически активных газов и
паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Таблица 1. Технические характеристики
| Наименование параметра |
Значение параметра |
||||
|
ТЛК-35 |
ТЛК-35-1 |
ТЛК-35-2 |
|||
| Номинальное напряжение, кВ |
35 |
||||
| Наибольшее рабочее напряжение, кВ | |||||
| Номинальная частота переменного тока, Гц | |||||
| Номинальный первичный ток, А |
200; 300; 400; 600; 800; 1000; 1500; 2000; 3000 |
200; 300; 400; 600; 800; 1000; 1500 |
|||
| Наибольшийрабочий первичный ток, А |
200; 320; 400; 630; 800; 1000; 1600; 2000; 3200 |
200; 320; 400; 630; 800; 1000; 1600 |
|||
| Номинальный вторичный ток, А |
5 |
||||
| Число вторичных обмоток, шт: |
2 |
3 |
4 |
||
|
Класс точности при номинальном первичном токе: |
0,5; 0,5S; 0,2S |
||||
|
обмотки для измерений |
|||||
| обмотки для защиты |
10Р; 5Р |
||||
| Номинальная вторичная нагрузка с коэффициентом мощностиcos j =0,8 обмотки для измерений при классе точности и номинальном первичном токе, В×А, |
15 |
- |
- |
||
|
Класс точности 0,5 |
2000; 3000 А |
||||
|
Класс точности 0,2S |
200-800 А |
10 |
|||
|
1000; 1500 А |
20 |
||||
|
Класс точности 0,5S |
200-800; 1000; 1500 А |
20 |
|||
|
Повышенная вторичная нагрузка
обмотки для измерений при номинальном первичном токе, В·А: 2000А; 3000 Ав классе точности 1 в классе точности 3 |
40 |
- |
- |
||
|
Номинальная
вторичная нагрузка с коэффициентом мощностиcos j =0,8 обмотки
для защиты, В·А, при номинальном первичном токе, А: |
15 |
|
|
||
| Наименование параметра |
Значение параметра |
||
|
ТЛК-35 |
ТЛК-35-1 |
ТЛК-35-2 |
|
|
Номинальная предельная кратность обмотки для защиты, не менее, при номинальном первичном токе: |
|
||
|
В классе точности 10Р (200 – 1500) А; 2000А; 3000 А |
10 |
||
|
В классе точности
5Р |
|
||
|
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе: |
|
||
|
(200 – 1000) А 1500 А; 2000 А 3000 А |
31,5 50 100 |
||
|
Ток электродинамической стойкости, кА,при номинальном первичном токе: |
|
||
|
200 – 1000 А 1500 А; 2000 А 3000 А |
80 125 250 |
||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более |
10 |
||
|
Масса, кг, max на
номинальные первичные токи: 200-1500 А; 2000 A; 3000 A |
50 |
70 |
85 |
|
70 |
- |
||
