Опорные

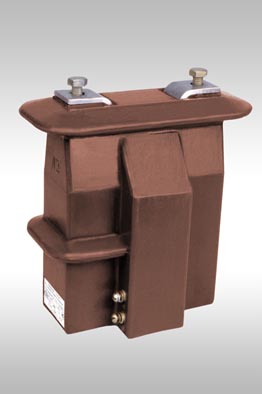

трансформаторы тока ТОЛК-10
ОГГ.671 231.014ТУ
Назначение
Трансформаторы предназначены для встраивания в высоковольтные
взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением
10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения
тока, питания устройств релейной защиты, а также для осуществления проверки
работоспособности устройств максимальной токовой защиты при отсутствии нагрузки
в первичной цепи.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ
15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C,
- окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых
шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых
шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- рабочее положение - любое.
Технические данные
|
Наименование параметра |
Норма
|
| Номинальное напряжение, кВ |
10
|
| Наибольшее рабочее напряжение, кВ |
12
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный вторичный ток, А |
5
|
| Номинальный первичный ток, А |
50; 80; 100; 150; 200; 300; 400;
600
|
| Класс точности вторичной обмотки |
1,0 и 5Р
|
|
Номинальная вторичная нагрузка при
коэффициенте мощности cos j=0,8, В·А |
30
|
| Номинальная предельная кратность вторичной обмотки, не менее |
5,5
|
| Предельная кратность вторичной обмотки при нагрузке 15 В·А |
8
|
| Номинальное напряжение питания дополнительной обмотки, В |
100±20
|
|
Односекундный ток термической
стойкости, кА, при номинальном первичном токе, А: 50 80 100–600 |
3,6
5,6 10 |
| Ток электродинамической стойкости, кА |
25
|
|
Одноминутное испытательное
напряжение промышленной частоты, кВ Масса, кг |
32
12±1 |
