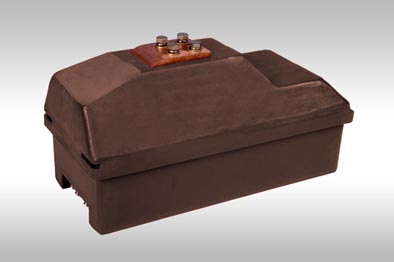

Опорные-проходные трансформаторы тока ТПЛК-10
ОГГ.671 213.021ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измеритель ной
информации измерительным приборам и (или) устройствам защиты и управления, в
установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы встраиваются в комплектные распределительные устройства (КРУ)
типа КР-10/31.5.
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории размещения 3 по
ГОСТ 15150 и предназначены для работы в следующих условиях:
- рабочее значение температуры окружающего воздуха с учетом перегрева внутри
шкафа КРУ от минус 45°С до плюс 50°С для исполнения "У3" и от минус 10°С до плюс
55°С для исполнения "Т3";
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов
и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Технические данные
|
Наименование параметра |
Норма |
| Номинальный первичный ток, А |
10;15;30;50;100;150;200;300;
400; 600;800;1000;1500;2000 |
| Номинальное напряжение, кВ |
10 или 11
|
| Наибольшее рабочее напряжение, кВ |
12
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный вторичный ток, А |
1; 5
|
| Число обмоток | 2* |
|
Номинальная вторичная нагрузка с
коэффициентом мощности cos j= 0,8, В.А: - обмотка для защиты - обмотка для измерений |
15
10 |
| Масса max, кг |
48
|
|
Класс точности: - обмотки для измерений - обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S
10Р** |
|
Номинальная предельная кратность
обмотки для защиты для номинального тока, А: - 10–400 - 600–800 - 1000–2000 |
12
17 20 |
|
Ток электродинамической стойкости,
кА, для номинального первичного тока, А: 10 15 30 50 100–600 800 1000 2000 |
2,47
3,7 7,4 14,8 74,5 94,5 118 189 |
|
Трехсекундный ток термической
стойкости, кА, для номинального первичного тока, А: 10 15 30 50 100 150 200 300 400 600 800 1000 1500 2000 |
0,47
0,71 1,42 2,36 4,72 7,1 9,45 14,1 18,9 28,3 37,8 47,2 70,8 74 |
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного |
42
75 |
Примечание:
1. Для трансформаторов на номинальные токи до 300 А включительно
трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых
на номинальную нагрузку.
2. Классы точности в соответствии с заказом.
*) в
соответствии с заказом трансформаторы с номинальным первичным током от 200А
могут поставляться с тремя вторичными обмотками
**) в соответствии с заказом могут поставляться класса точности 5Р
Сделать заказ и запросить дополнительную информацию по ТПЛК 10 Вы можете здесь.
