75 ШСММ3. Шунты измерительные стационарные взаимозаменяемые
Техническое описание и инструкции по эксплуатации ШУНТОВ
1. НАЗНАЧЕНИЕ
1.1. Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Класс
точности 0,5.
2.2. Падение напряжения на потенциальных зажимах для всех шунтов при
номинальном токе составляет 75 мВ.
2.3. Номинальные токи и номинальные сопротивления шунтов сведены в таблице
№1.
Таблица №1:
|
Номинальное сопротивление,
МОм
|
Номинальное сопротивление,
МОм
|
| 75 | 1000,00 |
| 100 | 750,00 |
| 150 | 500,00 |
| 200 | 375,00 |
| 300 | 250.00 |
| 500 | 150,00 |
| 750 | 100.ОО |
| 1000 | 75,00 |
| 1500 | 50,00 |
| 2000 | 37,50 |
| 3000 | 25,00 |
| 4000 | 18,75 |
| 5000 | 15,00 |
| 6000 | 12,50 |
| 7500 | 10,00 |
2.5. Шунты предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 50С и относительной влажности 95% (при температуре 40 °С) исполнения М и ОМ категории 3.
2.6. Шунты предназначенные для поставки на экспорт в районы с умеренно-холодным и тропическим климатом поставляются для работы при температуре от минус 40 до плюс 50°С и при относительной вдажности 90% при температуре 35°С и имеют обозначение 75 ШСМ МЗ и 75 ШСМ Т2.
2.7. Габаритные размеры шунтов показаны на рисунках №1-10, а размеры сведены в таблице №2. Шунты исполнения ОМ категории 3 удовлетворяют правилам морского Регистра СССР, а по требованию в заказе и "Условиям поставки № 786-250-83". Шунты соответствуют требованиям ТУ25-04-3104-76. Шунты экспортного и тропического исполнении соответствуют ТУ25-04.3588-78. Код ОКП 422916.
Таблица №2:
|
Предел измерения (Амперы)
|
Масса (кг)
|
Габаритные размеры (мм)
|
|||||||
|
L
|
В
|
Н
|
А
|
А1
|
E
|
h
|
А2
|
||
| 75 | 0.19 | 120 | 22 | 105 | 60 | 6 | |||
| 100 | 0,25 | 130 | 30 | 110 | 60 | 6 | |||
| 150 | 0,29 | 130 | 22 | 110 | 60 | 12 | |||
| 200 | 0.38 | 130 | 30 | 110 | 60 | 12 | |||
| 300 | 0,54 | 130 | 30 | 110 | 60 | 18 | |||
| 500 | 1.10 | 180 | 35 | 20 | 130 | 40 | 14 | ||
| 750 | 1.50 | 180 | 50 | 20 | 130 | 40 | 14 | ||
| 1000 | 2.00 | 180 | 70 | 20 | 130 | 40 | 14 | ||
| 1500 | 2,80 | 180 | 100 | 20 | 130 | 50 | 40 | 14 | |
| 2000 | 3 50 | 200 | 85 | 50 | 145 | 50 | 40 | 15 | |
| 3000 | 4,40 | 200 | 105 | 50 | 145 | 50 | 40 | 15 | |
| 4000 | 7,00 | 240 | 120 | 70 | 175 | 50 | 40 | 20 | |
| 5000 | 11.00 | 240 | 160 | 70 | 175 | 50 | 40 | 20 | |
| 6000 | 11,00 | 240 | 160 | 70 | 175 | 50 | 40 | 20 | |
| 7500 | 13,00 | 240 | 210 | 70 | 175 | 50 | 40 | 20 | 60 |
3. КОМПЛЕКТНОСТЬ.
3.1. Шунт с токовыми и потенциальными зажимами (согласно таблице №З)
Таблица №3:
|
Номинальный ток (А)
|
|
Токовые зажимы
|
Потенциальные зажимы
|
|||||||||
|
Болты
|
Гайки
|
Контрогайки
|
Шайбы
|
Винты
|
Шайбы пружинные
|
|||||||
|
размер
|
кол-во
|
размер
|
кол-о
|
размер
|
кол-во
|
размер
|
кол-во
|
размер
|
кол-во
|
размер
|
кол-во
|
|
| 75 | М6х20 | 2 | М6 | 2 | Мб | 2 | 6 | 4 | М5х10 | 2 | 5 | 2 |
| 100 | М 8х22 | 2 | М8 | 2 | М 8 | 2 | 8 | 4 | М5х10 | 2 | 5 | 2 |
| 150 | М 8х28 | 2 | М8 | 2 | М 8 | 2 | 8 | 4 | М5х10 | 2 | 5 | 2 |
| 200 | М 8х28 | 2 | М8 | 2 | М 8 | 2 | 8 | 4 | М5х10 | 2 | 5 | 2 |
| 300 | М10х45 | 2 | М10 | 2 | М10 | 2 | 10 | 4 | М5х10 | 2 | 5 | 2 |
| 500 | М16х55 | 2 | М16 | 2 | М16 | 2 | 16 | 4 | М5х10 | 2 | 5 | 2 |
| 750 | М16х55 | 2 | М16 | 2 | М16 | 2 | 16 | 4 | М5х10 | 2 | 5 | 2 |
| 1000 | М16х55 | 2 | М16 | 2 | М16 | 2 | 16 | 4 | М5х10 | 2 | 5 | 2 |
| 1500 | М16х55 | 4 | М16 | 4 | М16 | 4 | 16 | 8 | М5х10 | 2 | 5 | 2 |
| 2000 | М16х60 | 4 | М16 | 4 | М16 | 4 | 16 | 8 | М5х10 | 4 | 5 | 4 |
| 3000 | М16х65 | 4 | М16 | 4 | М16 | 4 | 16 | 8 | М5х10 | 4 | 5 | 4 |
| 4000 | М18х80 | 4 | М18 | 4 | М18 | 4 | 18 | 8 | М5х10 | 4 | 5 | 4 |
| 5000 | М18х80 | 6 | М18 | 6 | М18 | 6 | 18 | 12 | М5х10 | 4 | 5 | 4 |
| 6000 | М18х90 | 6 | М18 | 6 | М18 | 6 | 18 | 12 | М5х10 | 4 | 5 | 4 |
| 7500 | М18х90 | 8 | М18 | 8 | М5х10 | 8 | 18 | 16 | М5х10 | 4 | 5 | 4 |
3.2. Техническое описание и инструкция по эксплуатации на партию шунтов, отправляемых в один почтовый адрес.
Примечание:
По требованию заказчика допускается поставка шунтов без токовых и потенциальных
зажимов. Допускается применять в качестве токовых зажимов болты длиной, более
указанной на 5.0 мм .
4. УСТРОЙСТВО И РАБОТА ШУНТА
4.1. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ. ПОДГОТОВКА К РАБОТЕ
5.1. Подсоедините к наконечникам шунтов с помощью болтов токоведущие провода или шины. сечение которых должно "соответствовать указанным в таблице №4.
Таблица №4:
|
Номинальный ток (А)
|
Сечение проводов (кв.мм)
|
Размеры медных шин (ширина и
толщина), мм не менее
|
Число шин с каждой стороны
|
| 75 | 15 | - | - |
| 100 | 25 | - | - |
| 150 | 22 х 1.5 | 1 | |
| 200 | 30 х 1.5 | 1 | |
| 300 | 30х2.5 | 1 | |
| 500 | 35 х 6.0 | 1 | |
| 750 | 50 х 7,0 | 1 | |
| 1000 | 60 х 7,0 | 1 | |
| 1500 | 50 х 7.0 | 2 | |
| 2000 | 50 х 5.0 | 4 | |
| 3000 | 50 х 5.0 | 8 | |
| 4000 | 50 х 8,0 | 8 | |
| 5000 | 50 х 7,0 | 12 | |
| 6000 | 50 х 8.0 | 12 | |
| 7500 | 50 х 8.0 | 18 |
5.2.
Длина шин или проводов не менее одного метра с каждой стороны.
5.3. Присоедините к потенциальным зажимам калиброванные провода, соединяющие
шунт с прибором.
5.4. Монтируйте шунт на щите таким образом, чтобы продольная ось шунта была
расположена горизонтально при расположении. токоподводящих шин в вертикальной
плоскости. Шунт подключайте только при обесточенной цепи.

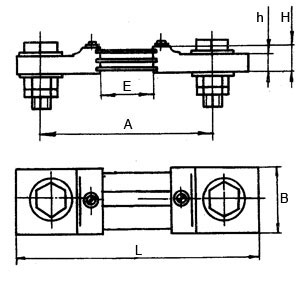

Шунт 75ШСМ 75, 100А |
 |

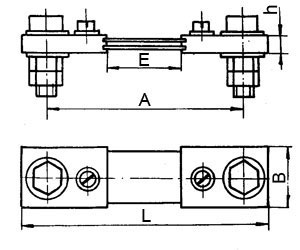

Шунт 75 ШСМ 150, 200А |
 |

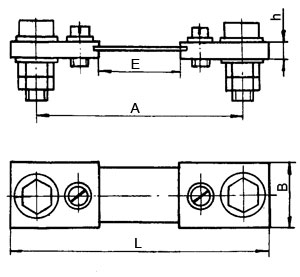

Шунт 75ШСМ 300А |
 |

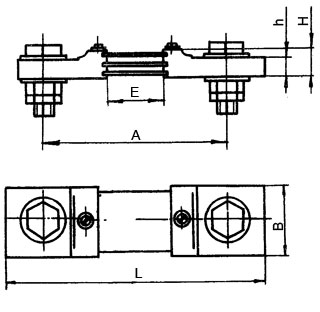

Шунт 75 ШСМ 500, 750А |
|

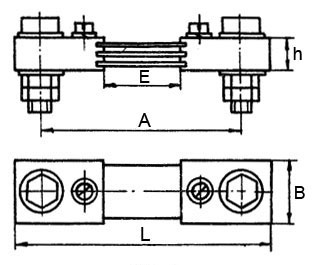

Шунт 75ШСМ 1000А |
|
