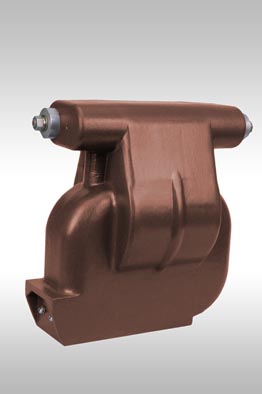

трансформаторы напряжения НОЛП-6, НОЛП-10
ОГГ.671 243.051 ТУ
Назначение
Трансформаторы предназначены для установки в комплектные распределительные
устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты
автоматики, сигнализации и управления в электрических установках переменного
тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории
размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Патентная защита
1. Патент на изобретение № 2208860.
2. Патент на промышленный образец № 53160..
Технические данные
| Наименование параметров |
Норма
|
|||
|
электромагнитная часть
(трансформатор)
|
встроенное предохрани-тельное защитное устройство | |||
| Класс напряжения, кВ |
6
|
10
|
10
|
|
| Наибольшее рабочее напряжение, кВ |
7,2
|
12
|
12
|
|
| Номинальное напряжение первичной обмотки, В |
6000
6300 6600 6900 |
10000
11000 |
-
|
|
| Номинальное напряжение вторичной обмотки, В |
100 или 110*
|
-
|
||
|
Номинальная мощность вторичной
обмотки, В·А: В классе точности**: 0,2*** 0,5 1 3 |
30
50 75 200 |
50
75 150 300 |
-
|
|
| Предельная мощность вне класса точности, ВЧА |
400
|
630
|
-
|
|
| Номинальная частота, Гц |
50 или 60
|
-
|
||
|
Схема и группа соединения обмоток |
1/1-0
|
-
|
||
|
Испытательное напряжение, кВ одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
32 60 70 |
42 75 90 |
-
|
|
| Сопротивление резистора в составе предохранительного защитного устройства, Ом |
-
|
36/18 |
||
| Номинальная мощность резистора, Вт |
-
|
0,25/0,125
|
||
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с однаковым
классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с
номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным
напряжением вторичной обмотки 100 В.
Сделать заказ и запросить дополнительную информацию по НОЛП Вы можете здесь.
