Делители напряжения емкостно-омические ДН-200 , 100, 50
Предназначены для осциллографирования и измерения высоких напряжений постоянного и переменного тока, а также грозовых и коммутационных импульсов.
Делители напряжения (ДН-50, ДН-100, ДН-200) с погрешностью 1%, и эталонные (ДН-50э, ДН-100э, ДН-200э) с погрешностью 0.5%. Делители могут использоваться как в составе измерительных систем, так и с другими измерительными приборами.
Тип делителей напряжения серии ДН зарегистрирован в Государственно реестре средств измерений под № 26544-04

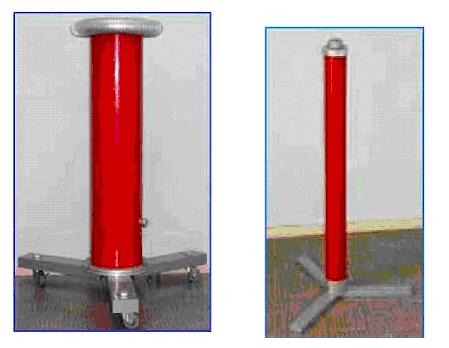

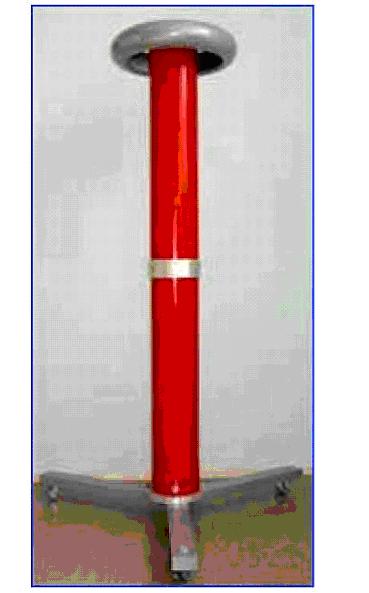

ДН-200э ДН-100э ДН-100
Основные характеристики делителей напряжения
|
Параметр |
Рабочие |
Эталонные |
||||
| ДН-50 | ДН-100 | ДН-200 | ДН-50э | ДН-100э | ДН-200э | |
| Напряжение, кВт | 50 | 100 | 200 | 50 | 100 | 200 |
| Погрешность | 1% | 0,5% | ||||
| Диапазон раб. темп.,С | +5 ...+40 | |||||
| Высота, мм | 460 | 860 | 1800 | 500 | 950 | 1900 |
| Масса, кг | 2 | 3 | 6 | 5 | 15 | 28 |
Измерительные системы
Состоящие из емкостно-омического делителя и измерителя напряжений.
ИС предназначены для измерения высоких напряжений постоянного и переменного тока.
При выпуске проводится поверка метрологических характеристик измерительных систем.
Основные характеристики измерительных систем
|
Параметр |
Рабочие |
Эталонные |
||||
|
ИС-50 |
ИС-100 |
ИС-200 |
ИС-50э |
ИС-100э |
ИС-200э |
|
|
Делитель |
ДН-50 |
ДН-100 |
ДН-200 |
ДН-50э |
ДН-100э |
ДН-200э |
|
Измеритель |
ИПН-2э |
|||||
|
Погрешность |
3% |
1% |
||||
|
Диап.напряж., кВд |
5-50 |
10-100 |
20-200 |
1-50 |
2-100 |
4-200 |
|
Раб.темп., ˚С |
+5…+40 |
|||||
Измерительные системы и их компоненты могут быть доработаны под Ваши требования.
Сделать заказ и запросить дополнительную информацию по ДН, мод. ДН-50... Вы можете здесь.
