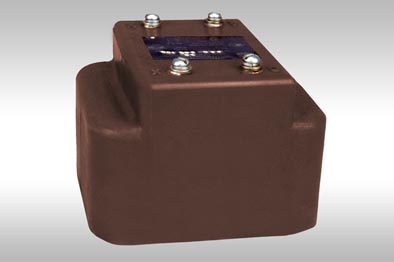

трансформаторы напряжения НОЛ.12
ТУ 16-517.921-81
Назначение
Трансформаторы предназначены для применения в судовых электроустановках
переменного тока частоты 50 Гц для питания электротехнических измерительных
приборов и защитных устройств, а также питания цепей автоматики, сигнализации и
управления и являются комплектующими изделиями. Трансформаторы изготавливаются в
климатическом исполнении «ОМ» категории размещения 3 по ГОСТ 15150 и
предназначены для эксплуатации при условиях:
– температура окружающего воздуха от
минус 40°С до плюс 45°С;
– рабочее положение – любое.
Технические данные. Таблица 1
|
Наименование параметров
|
Норма
|
|||
|
НОЛ.12-0.38
|
НОЛ.12-0.69
|
НОЛ.12-6
|
НОЛ.12-10
|
|
| Класс напряжения, кВ |
0,66
|
6
|
10
|
|
| Номинальное напряжение первичной обмотки, В |
380
|
690
|
6 300
|
10 500
|
| Номинальное напряжение вторичной обмотки, В |
127
|
100 и 127
|
||
| Номинальная частота, Гц |
50
|
|||
| Класс точности |
1,0
|
|||
| Номинальная мощность в классе точности, В•А |
30
|
|||
| Предельная мощность вне класса точности, В•А |
80
|
125
|
||
| Погрешность по напряжению при предельной мощности, %, не более |
4
|
|||
| Схемы и группы соединения обмоток |
1/1-0
|
|||
| Рисунок |
1
|
2 | ||
Таблица 2
|
Тип трансформатора
|
Размеры, мм
|
Масса, кг
|
||||
|
H
|
h
|
h1
|
L
|
L1
|
||
| НОЛ.12-0,38.ОМЗ |
114 max
|
103-2
|
8±2
|
140 max
|
110±1
|
4,4±0,3
|
| НОЛ.12-0,69.ОМЗ |
124 max
|
113-2
|
13±2
|
146 max
|
116±1
|
4,8±0,3
|
Таблица 3
|
Тип трансформатора
|
Размеры, мм
|
Масса, кг
|
|||||
|
H1
|
h
|
L
|
l1
|
l2
|
l3
|
||
| НОЛ.12-6. ОМЗ |
207 max
|
22±1
|
248 max
|
180±1
|
185 max
|
231±3
|
15±1,5
|
| НОЛ.12-10. ОМЗ |
222 max
|
30±1
|
268 max
|
200±1
|
|||
