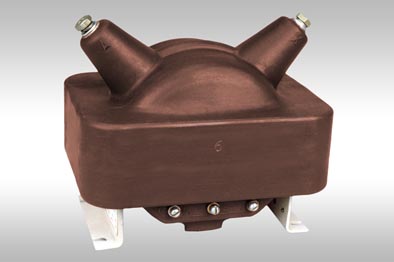

Незаземляемые
трансформаторы напряжения НОЛ.11-6.05
ОГГ.671 211.025ТУ
Назначение
Трансформаторы предназначены для питания схем управления и приводов выключателей
высоковольтных взрывобезопасных комплектных распределительных устройств, а также
для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты
50 или 60 Гц.
Трансформаторы предназначены для встраивания в комплектное распределительное
устройство с выключателем ВС-6400.
Трансформаторы изготавливаются в климатическом исполнении "О" категории
размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - любое.
Технические данные
|
Наименование параметра |
Норма |
| Класс напряжения, кВ |
6
|
| Наибольшее рабочее напряжение, кВ |
7,2
|
|
Номинальное напряжение обмоток, В:
первичной вторичной |
6000 100 и 127 |
| Номинальная мощность для отпайки 100 В в классе точности 3,0 |
250
|
| Предельная мощность, ВА |
500
|
|
Падение напряжения при трехкратной
перегрузке по отношению к предельной мощности для отпайки 127 В, %, не более |
20
|
| Схема и группа соединения обмоток |
1/1-0
|
| Номинальная частота, Гц |
50 или 60
|
| Испытательное одноминутное напряжение промышленной частоты, кВ |
21
|
| Масса, кг |
16±1
|
