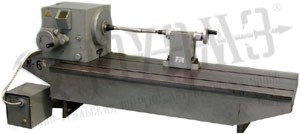

Головки делительные оптические ОДГЭ (ГОСТ 13.168-69)
Предназначены для угловых измерений и делительных работ. На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.
Обозначение головки оптической делительной ОДГЭ-5 с ценой деления 5” при заказе: Головка делительная оптическая ОДГЭ-5
Технические характеристики:
| Наименование | Значение |
|---|---|
| Пределы измерения углов | 0-360° |
| Углы установки оси шпинделя относительно основания | 0-90° |
| Диаметр изделия, измеряемого в центрах. мм, не более | 300 |
| Цена деления отсчетной шкалы: ОДГЭ-5 ОДГЭ-20 |
5" 20" |
| Длина изделия, измеряемого в центрах, мм, не более: при малой станине при большой станине |
600 1100 |
| Габаритные размеры, мм, не более: головки задней бабки станины малой станины большой |
280х395х250 270х85х195 1320х385х230 1825х385х275 |
| Масса, кг, не более: головки задней бабки станины малой станины большой осветителя |
60 15 160 230 10 |
Сделать заказ и запросить дополнительную информацию по Головки делительные оптические ОДГЭ Вы можете здесь.
