Узлы управления ЭПУУ-7, ЭПУУ-8БВ-7610. Прибор для контроля рабочих углов хвостовиков лопаток
БВ-7610. Прибор для контроля рабочих углов хвостовиков лопаток
Назначение: Контроль одностороннего и двустороннего углов хвостовиков лопаток рабочих компрессорных двигателей в условиях производства
Особенности: Измерение углов осуществляется двумя независимыми двухкоординатными измерительными системами
Состав: Механическая станция для базирования, закрепления и измерения лопаток; четыре фотоэлектрических датчика (по два на каждую измерительную систему); специализированный компьютер для непрерывной индикации четырех координат, обработки измерительной информации, с выходом на печать и головной компьютер; принтер
Обозначение при заказе: Прибор БВ-7610
Контролируемые параметры
- углы при основании - U и U1;
- разность углов - ΔU; угол при вершине - φ;
- размер по средней линии E;
- величина доработки пятки со стороны угла - ΔS и ΔS1;

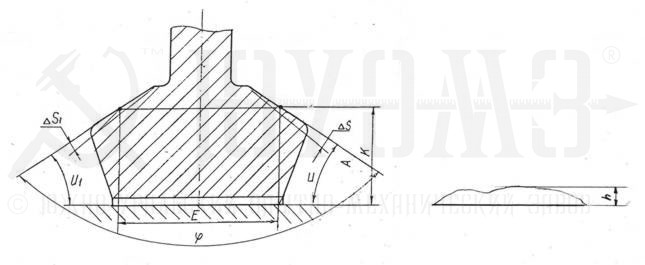

- отклонение от прямолинейности стороны угла - h и h1 (рис.)
| Максимальная высота измеряемых лопаток, мм | 150 |
| Допускаемая погрешность измерения при контроле | 2 мкм |
| Погрешность при измерении углов различных лопаток, угл. мин | 2÷6 |
| Габариты, мм: механическая станция с датчиками специализированный компьютер принтер |
550х200х540 315х205х280 360х200х200 |
| Масса, кг: механическая станция с датчиками специализированный компьютер принтер |
15 3 2 |
Сделать заказ и запросить дополнительную информацию по БВ-7610. Прибор для контроля рабочих углов хвостовиков лопаток Вы можете здесь.
