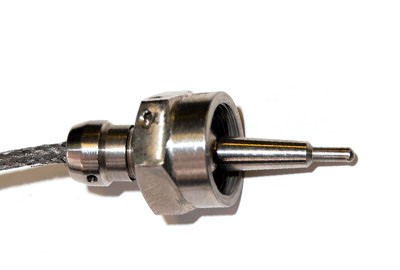

Датчик температуры ТП 085

ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.085 ТУ)

Предназначен для измерения температуры низкокипящих и агрессивных жидкостей и газов. Чувствительный элемент термометра – платиновая проволока диаметром 50 мкм, намотанная на медном каркасе в виде плоской спирали. Термометр крепится на изделии в специальном штуцере накидной гайкой с резьбой М18х1-6Н. Термометр имеет пятнадцать модификаций

  ТП 085
ТП 085− 01
ТП 085− 02
ТП 085−03
ТП 085− 04
ТП 085− 05
ТП 085−06
ТП 085− 07
ТП 085− 08
ТП 085−09
ТП 085− 10
ТП 085− 11
ТП 085−12
ТП 085− 13
ТП 085− 14
Диапазон измерения, °С -260 ÷ +300
Сопротивление, при 0°С, Ом 25 ± 0,25 34 ± 0,25 46 ± 0,15 60 ± 0,25 100 ± 0,15
Температурный коэффициент сопротивления, 1/град 0,00391
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, с, не более 4
Ресурс непрерывной работы, мин 60
Рабочее давление, Мпа, не более 58,8
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Длина погружаемой части / полная длина, мм
ТП 085, −03, −06,−09, −12
ТП 085 –01, –04, –07, –10, –13
ТП 085 –02, –05, –08, –11, –14

30 /60

40 /70

56 /86
Диаметр погружаемой части, мм Ø15
Длина кабеля, мм  250 ± 10
Соединитель (разъём) свободные концы
Схема подсоединения трехпроводная
Масса, г, не более 60

ТП 085
