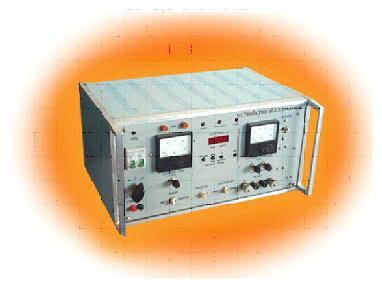

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-1,5-20А-60В
ЗР-1,5-20А-60В



ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда (разряда) кислотных аккумуляторных батарей, эксплуатируемых на автотранспорте, бронетанковой технике и авиации.

Структура условного обозначения

Устройство ЗР-1,5-20А-60В:

ЗР – зарядно-разрядное устройство;

1,5 – потребляемая мощность, кВА, не более;

20А – зарядный ток до 20 А;

60В – напряжение батареи до 60 В.

Условия эксплуатации

Закрытые помещения с температурой окружающей среды от

минус 10 до плюс 35ºС, не взрыво- и не пожароопасные, не
содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха
(при 15ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В................................................................... 220

- частота, Гц...............................................................….... ..50

2. Диапазон стабилизированного зарядного тока, А… 0,5...20

3. Номинальное напряжение заряжаемой батареи, В.… 1...60

4. Потребляемая мощность, кВА, не более.................….. 1,5

5. Габаритные размеры, мм.......................................... 480х360х246

6. Масса, кг, не более............................................................ 35

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Устройство просто и надежно в эксплуатации. Применение ЗР-1,5-20А-60В позволяет повысить срок службы  батарей с сохранением их максимальной емкости в течение всего срока эксплуатации.

Устройство обеспечивает:

-автоматическое выполнение зарядно-разрядных циклов  в процессе эксплуатации  батарей;

-одновременный заряд или  разряд от одной до четырех батарей до конечного напряжения;

- автоматический переход из режима стабилизации тока в режим стабилизации напряжения при достижении на аккумуляторной батарее напряжения заданной величины;

-плавную регулировку  величины зарядного или разрядного тока;

-автоматический контроль величины зарядно-разрядного тока, напряжения и времени выполнения цикла;

-индикацию контролируемых и рабочих параметров в течение выполнения цикла;

-защиту от ошибочных действий обслуживающего персонала;

-максимально-токовую защиту зарядно-разрядной цепи.

На лицевой панели устройства расположены:

-выключатели напряжения зарядно-разрядной и питающей сети;

-органы установки режимов работы, значения тока и напряжения при заряде или разряде;

-показывающие приборы и индикация режимов работы устройства;

-программируемый таймер, обеспечивающий  отображение времени отдельных этапов  и общее время выполнения цикла;

-контактное устройство для подключения  батарей.

При заряде устройство работает в режиме стабилизации тока и напряжения, при разряде - в режиме стабилизации тока с рекуперацией энергии в питающую сеть.



КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗР-1,5-20А-60В ……...……1 шт.

Упаковочный ящик………………….…………...…….…..…1 шт.

Паспорт ……………………………….…………..…...……...1 шт.

Сертификат качества……………..….……………………….1 шт.




Сделать заказ и запросить дополнительную информацию по ЗР1-1,5-20А-60В Вы можете здесь.
