УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-20А-60В
ЗР-20А-60В

ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда (разряда) кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Структура условного обозначения

 Устройство ЗР-20А-60В:

ЗР – устройство зарядно-разрядное;

20А – зарядный ток до 20 А;

60В – напряжение батареи до 60 В.

Условия эксплуатации

 Закрытые отапливаемые помещения с температурой окружающей среды от  плюс 1 до плюс 35ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................….....…....… 380

- частота, Гц...........................................................……..…..….50

- число фаз………………………………………………………3

2. Диапазон стабилизированного зарядного тока, А……. 1...20

3. Номинальное напряжение заряжаемой батареи, В.…… 5...60

4. Потребляемая мощность, кВА, не более.................……….. 4

5. Габаритные размеры, мм........................................…. 486х248х480

6. Масса, кг, не более.....................................................……...…60

ЗР-20А-60В

Предлагаемое зарядно-разрядное устройство просто и надежно в эксплуатации, позволяет постоянно контролировать ток заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность).

Обеспечивает проведение тренировочных и контрольных циклов заряд/разряд необходимых при вводе новых батарей в эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде унифицированного настольного блока, закрытого кожухом.

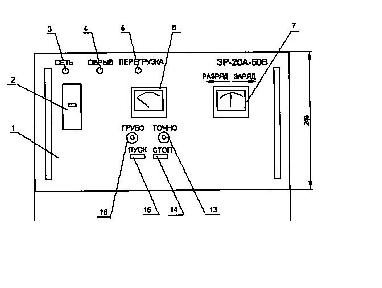

На лицевой панели 1 расположены выключатель 2 - СЕТЬ, индикатор 3 – СЕТЬ, индикатор 4 – ОБРЫВ, индикатор 5 – ПЕРЕГРУЗКА, амперметр 6, вольтметр 7, резистор установки тока 13 – ТОЧНО, кнопка 14 – СТОП, кнопка 15 – ПУСК, резистор установки тока 16 – ГРУБО.

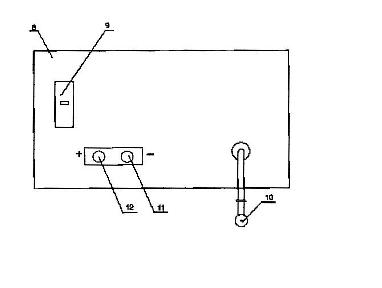

На задней панели расположены выключатель 9 – для подключения аккумуляторов к выпрямителю устройства, вилка 10 – для подсоединения устройства к питающей сети, выходной зажим 11 – «-»,зажим 12 – «+».

Устройство представляет собой управляемый оптотиристорный выпрямитель с импульсно-фазовым управлением, и работает в режиме стабилизации выходного тока.

Устройство обеспечивает измерение выходного тока щитовым амперметром кл. 1,5; измерение выходного напряжения щитовым вольтметром кл. 1,5; световую сигнализацию о подаче напряжения питания – СЕТЬ; световую сигнализацию аварийных состояний устройства: ОБРЫВ – при обрыве (плохом контакте) в силовой цепи, ПЕРЕГРУЗКА – при превышении выходным током максимального установочного значения (ток отсечки).

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗР-20А-60В ………………….……1 шт.

Комплект запасных частей, инструмента и принадлежностей……1 шт.

Упаковка ………………………………………………………….….1 шт.

Эксплуатационная  документация.……………..……………….1 компл.

Сертификат качества……………..……………………………..…...1 шт






















Сделать заказ и запросить дополнительную информацию по ЗР-20А-60В Вы можете здесь.
