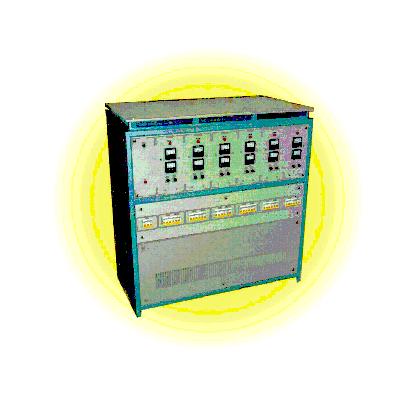

УСТРОЙСТВО ЗАРЯДНОЕ ЗУ6-60А-50В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для заряда аккумуляторных батарей, применяемых на напольном транспорте, а также других типов аккумуляторных батарей как щелочных, так и свинцово-кислотных.

Структура условного обозначения

Устройство ЗУ6-60А-50В:

ЗУ6 – шестиканальное зарядное устройство;

60А – зарядный ток до 60 А;

50В – напряжение батареи до 50 В.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей
среды от + 10 до + 35ºС, не взрыво- и не пожароопасные, не содержащие
агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. ,
относительная влажность воздуха (при +20ºС) – 85%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В................................................................... 380

- частота, Гц...............................................................….... ...50

- количество фаз…………………………………………….3

2. Диапазон стабилизированного зарядного тока, А..… 3...60

3. Номинальное напряжение заряжаемой батареи, В.… 1...50

4. Потребляемая мощность, кВА, не более...................…..20

5. Габаритные размеры, мм.........................................900х600х1600

6. Масса, кг, не более...........................................................500

7. Количество независимых зарядных каналов…………...6

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи.

Гарантийный срок эксплуатации – 12 месяца со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Зарядное устройство оснащено щитовыми стрелочными измерительными приборами для контроля величин зарядного тока и напряжения, световыми индикатором подачи напряжения питающей сети, обрыва силовой цепи в каждом канале. Вход и выходы ЗУ6-60А-50В защищены автоматическими выключателями.

Силовые преобразователи представляют собой стабилизаторы тока, выполненные на тиристорах, собранных по трехфазной мостовой полууправляемой схеме. Схема управления тиристорами построена по вертикальному принципу управления. Каждый канал имеет свой силовой трансформатор. Все каналы работают автономно.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядное устройство ЗУ6-60А-50В ………………………1 шт.

Упаковочный ящик…………………………….….……….1 шт.

Паспорт ……………………….………..……….………….1 шт.

Сертификат качества…………………………….………...1 шт.
