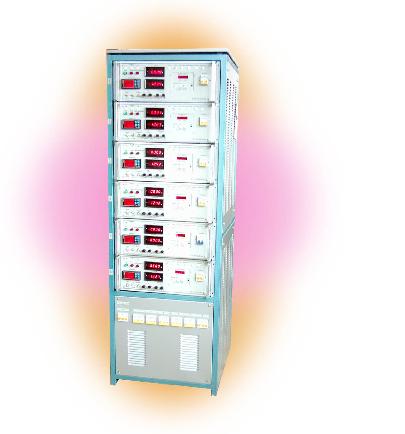

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ УЗР6-12С
УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ УЗР6-12С

ОБЩИЕ СВЕДЕНИЯ

Предназначено  для заряда и разряда, проведения контрольно-тренировочных и «лечебных» циклов как щелочных, так и кислотных аккумуляторных батарей.

Условия эксплуатации

Закрытые помещения с температурой окружающей среды от плюс 10 до плюс 35ºС,

 не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов,

 атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при 25ºС) – 80%



ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть – трехфазный (С нулем) переменный ток напряжением 380 В, частотой 50 Гц.

2. Количество обслуживаемых батарей, шт. ……………………………………6

3. Количество независимых каналов, шт. ………………………………………6

4. Диапазон измерения напряжения батареи (заряд-разряд), В ……………1-40

5. Погрешность измерения напряжения не более, % …………………………1,5

6. Диапазон тока (заряда-разряда), А ……………………………………0,5 –  20

7. Погрешность измерения тока не более, % …………………………….…...1,5

8. Дискретность установки тока, А ……………………………………….…...0,1

9. Время заряда-разряда, час ………………………………………………..…..24

10. Дискретность установки и измерения времени, мин ………………….……1

11. Диапазон задания уставок порогового зарядного напряжения, В …..27 – 35

12. Диапазон задания уставок порогового разрядного напряжения, В …16 – 22

13. Дискретность задания уставок порогового зарядного(разрядного)

      напряжения, В ……………………………………………………………….0,1

14. Абсолютная погрешность срабатывания уставок порогового зарядного

      (разрядного) напряжения, В ………………………………………………±0,1

15. Диапазон задания уставок контроля температуры электролита в одном

      аккумуляторе аккумуляторной батареи, °С ……………………………30 – 40

16. Дискретность задания уставок  контроля температуры электролита, °С ….2

17.Абсолютная погрешность контроля температуры электролита, °С ……..±0,1

18. Масса не более, кг …………………………………………………………...250

19. Габаритные размеры (L х B х H), мм ………………………...580 х 715 х 1830



Предлагаемое зарядно-разрядное устройство просто и надежно в эксплуатации,
позволяет постоянно контролировать ток заряда-разряда и напряжение на аккумуляторной батарее, обеспечивает автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность).

Обеспечивает проведение тренировочных и контрольных циклов заряд-разряд необходимых при вводе новых батарей в эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.



ПРИНЦИП ДЕЙСТВИЯ

Устройство обеспечивает:

- заряд (разряд) аккумуляторной батареи до заданного порогового напряжения;

- автоматическое отключение тока заряда (разряда) по заданным параметрам (время, пороговое напряжение, температура электролита);

- цифровую индикацию времени, тока, напряжения, температуры электролита;

- звуковую сигнализацию отключения устройства при достижении заданного порогового напряжения, по окончании заданного времени

  заряда (разряда), пропадания тока нагрузки, достижения заданной температуры электролита;

- световую сигнализацию подачи напряжения питающей сети, работы, окончания работы, перегрузки, неправильном подключении

  батареи (переполюсовки).



КОМПЛЕКТНОСТЬ ПОСТАВКИ



В комплект поставки входят:

Зарядно-разрядное устройство УЗР6-12С … ………………………1 шт.

Вставка плавкая ВП1-1-1,0 А ……………………………………….2 шт.

Вставка плавкая ВП1-1-5,0 А ……………………………………….1 шт.

Жгут подсоединительный ……………………….………………….6 шт.

Жгут подсоединительный………………………..………………….1 шт.

Упаковочный ящик………………….………………………….……1 шт.

Паспорт ……………………………….…………..………………….1 шт.
