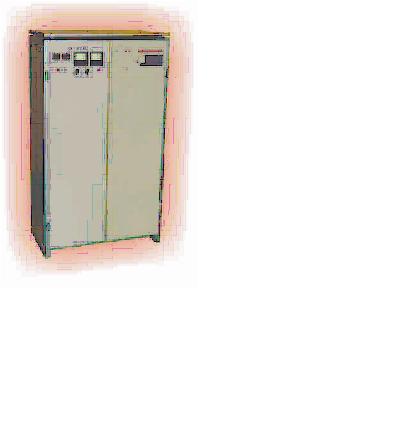

УСТРОЙСТВО ПИТАНИЯ ФА-500А-230В
УСТРОЙСТВО ПИТАНИЯ ФА-500А-230В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для беспайкового формирования электродов (пластин) для свинцово-кислотных аккумуляторов.

  СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ФА-500А-230В:

ФА – формирование аккумуляторных батарей;

500А – максимальное выходной ток;

230В – номинальное напряжение выхода.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей среды от  плюс 5 до плюс 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов в  концентрациях  вызывающих разрушение изоляции проводов и электрорадиоэлементов, атмосферное давление – 84,0...106,7 кПа, относительная влажность воздуха (при +25ºС) – 80%.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Диапазон стабилизированного тока, А..........…………………………….....10...800

2. Погрешность стабилизации тока, %......................……………………………...1,5

3. Максимальное выходное напряжение, В ...............……….…..…………….....230

4. Погрешность отсчета времени, %.............................……………………………0,1

5. Количество независимых формировочных групп, шт. .......................................1

6. Питающая сеть:

- род тока........................……………………………………….............переменный трехфазный

-напряжение, В......................................................………………………................380

-частота, Гц..........................................................…………………………...........50; 60

7. Максимальная потребляемая мощность, кВА....………………………….......250

8. Габаритные размеры, мм:

- преобразователь................................………………………………............1130х730х1870

- силовой трансформатор...................………………………………….......1000х1020х1030

9. Масса, кг:

- преобразователь.............................................……………………….........…........550

- силовой трансформатор.......................................……………………………......520

Управление процессом формирования осуществляется по программе встроенного микроконтроллера и может использоваться в ручном или автоматическом режимах управления. Автоматическое поддержание с высокой степенью точности заданных параметров стабилизирует технологический процесс формирования и сокращает брак, связанный с его отклонениями - коробление пластин, осыпание активной массы.

Устройство снабжено световой сигнализацией состояния и защитой от неисправностей в силовой цепи или отклонений от заданного режима.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления.

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде сварного трубчатого каркаса. С лицевой стороны уст­ройства устанавливаются по направляющим десять блоков управляемых вы­прямителей. По пять блоков с каждой стороны. Ниже выпрямителей за съемной обшивкой установлены: автоматические  выключатели входных и выходных цепей выпрямите­лей; индикатор контроля изоляции; выключатель звукового сигнала, возникающего при нарушении цепи; сетевой выключатель; индикаторы наличия напряжения на первичной стороне силового трансформатора; кнопки включения-выключения вентилятора, устанавливаемого на­верху устройства.

В нижней части устройства за задними дверями установлены: силовой трансформаторах; зажимы для подсоединения 4-х проводной  силовой  цепи напряжени­ем 380В; зажимы; клеммные блоки для подсоединения формировочной группы ак­кумуляторов;  розетки переменного тока напряжением 220В для подключения инструмента (паяльника, осциллографа) при ремонте изделия; блок сигнализации; устройство контроля изоляции.

На нижней правой полке каркаса установлен винт заземления.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:



Устройство ФА-10-30А-230В ……………………………...……1 шт.

Выпрямитель управляемый ……………………………………...1 шт.

Блок сигнализации ………………………………………………..1 шт.

Комплект запасных частей………………………………….….1 компл.

Комплект принадлежностей ……………………….…………..1 компл.

Упаковка ……………………………………………..………..….1 шт.

Эксплуатационная  документация.……………..…...……..…..1 компл.

Сертификат качества……………..………………….…..……….1 шт.






Сделать заказ и запросить дополнительную информацию по ФА-500А-230В Вы можете здесь.
