Прибор контроля высоковольтных выключателей ПКВ/М6

Прибор контроля высоковольтных выключателей ПКВ/М6

Назначение

Прибор предназначен для безразборного контроля масляных, вакуумных и элегазовых выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс.

Временные характеристики контролируются либо одновременно по всем трем полюсам, имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя разрывами на полюс.

Характеристики хода и скоростные характеристики контролируются с помощью датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых, соответственно, на валу или держателе траверсы выключателя.

Измеряются следующие характеристики:

- Временные (собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов). Погрешность измерения ±0,1мс;
- Скоростные (скорость в момент включения/отключения, максимальная скорость) в диапазоне 0,002?20 м/с для масляных и элегазовых выключателей. Максимальная погрешность измерения скорости не превышает ± 4 %;
- Характеристики хода (полный ход, ход до моментов включения/отключения, вжим, разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет) в диапазоне 0 – 900 мм с разрешением 0,5 мм для масляных и элегазовых выключателей.

Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Скоростные характеристики оцениваются по времени прохождения подвижным контактом определенного участка хода. Это время задается специальным контактным датчиком, имеющимся в комплекте с выключателями. Датчик же можно подключить на любой из трех каналов полюсов.

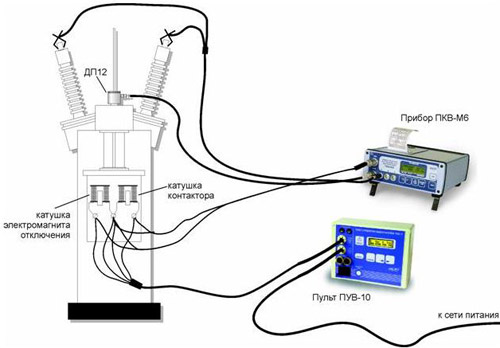

Временные характеристики контролируются как в простых операциях «О» и «В», так и в сложных циклах. Для облегчения управления выключателем в сложных циклах разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Кроме того, в сложных циклах прибор определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя. На рис.1 показан способ подсоединения прибора и пульта к масляному выключателю при контроле в простых операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от прибора кабель датчика перемещения и задать на пульте нужный цикл.




Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно упрощающего обращение с прибором и повышающего оперативность контроля. Методика контроля состоит в следующем:

- Закрепить на выключателе датчик перемещения.
- Присоединить кабель датчика, три кабеля полюсов и кабель запуска.
- Включить питание прибора.
- Через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя.

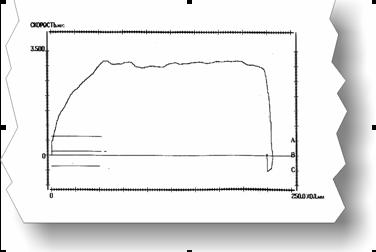

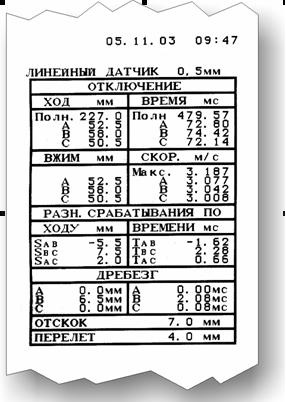

- Через 5–6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных характеристик (рис.2а) и график зависимости скорости от хода (рис.2б).

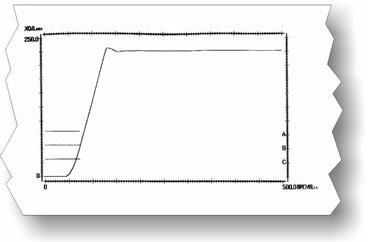

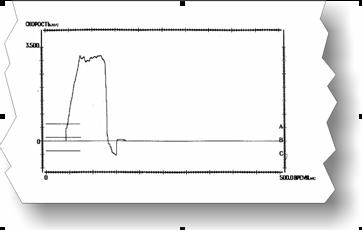

График позволяет качественно оценить состояние выключателя и диагностировать неисправность некоторых его узлов. Дважды нажимая на кнопку «Печать», можно получить еще два графика: скорость в функции от времени и ход в функции от времени (рис.2в и 2г). На графиках отображается так же процесс замыкания / размыкания контактов со всем дребезгом по трем полюсам.






В комплект прибора входит кейс для его переноски, укладочный ящик с датчиками перемещения, крепежными приспособлениями, кабелями и эксплуатационная документация.

ПКВ/М6Н допускает эксплуатацию при температуре –20 ? +50°С. Габариты прибора: 210*235*75мм, вес 2,5 кг. Вес укладочного ящика в полной комплектации 7кг.
