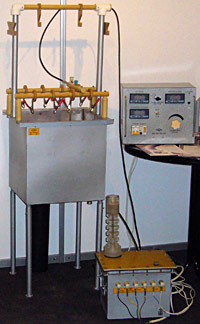

Установка для испытания средств защиты на 50 кв УИ-70-СЗ

Установка для испытания средств защиты на 50 кв УИ-70-СЗ

Назначение

Установка испытательная средств защиты предназначена для испытаний электрозащитных средств, используемых в электроустановках.

Установка позволяет проводить испытания:
  • резиновых диэлектрических перчаток

  • резиновых диэлектрических бот и галош

  • слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)

Оборудование установки (блок управления в комплекте с испытательным трансформатором) может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).

Установка предназначена для эксплуатации внутри отапливаемых помещений. Условия эксплуатации: температура окружающего воздуха от -10 до +35° С, относительная влажность воздуха при температуре 20° С (±5) до 80%, атмосферное давление от 87 до 106,7 кПа.

Технические характеристики
  • Максимальное испытательное напряжение (действующее значение) при напряжении сети (220±2 В) 15 в зависимости от испытательного диапазона:

    • 1-й диапазон 15 кВ

    • 2-й диапазон 50 кВ
  • В 1-ом испытательном диапазоне производятся испытания электрозащитных средств, во 2-ом испытания изоляции кабелей и др.

  • Наибольший допустимый рабочий переменный ток (действующее значение) при максимальном испытательном напряжении 50 кВ в продолжительном режиме работы 10 мА Предельные параметры на переменном напряжении в повторно-кратковременном режиме работы с продолжительностью включения (ПВ=20%) при продолжительности рабочего времени 10 мин:
    • напряжение (действующее значение) 50 кВ

    • рабочий ток (действующее значение) 12 мА
  • Максимальная потребляемая мощность при номинальном напряжении питающей сети не более 600 ВА

  • Параметры электропитания:

    • однофазная сеть переменного тока частотой (50±1) Гц, напряжением (220±10) В
  • Диапазон измерения киловольтметра:

    • 1-й испытательный диапазон от 0 до15 кВ

    • 2-й испытательный диапазон от 0 до 50 кВ
  • Диапазон измерения указателя тока утечки 0-15, 0-50 мА

  • Основная приведенная погрешность измерения:

    • киловольтметра не более ±4%

    • указателя тока утечки не более ±4%
  • Число испытательных мест ванны:

    • перчаток 4 шт.

    • бот и галош 1 пара

    • инструмента 2 шт.
  • Масса:

    • испытательной ванны (без воды) не более 19 кг

    • блока высоковольтного с изолятором БВ-УИ-70-СЗ не более 32 кг

    • блока управления БУ-УИ-70-СЗ не более 17 кг
  • Габаритные размеры:

    • испытательной ванны (в собранном виде) не более 530х1380х420 мм

    • блока высоковольтного с изолятором не более 340х550х285 мм

    • блока управления БУ-УИ- 70-СЗ не более 425х255х310 мм

    • длина соединительных проводов 4±0,2 м
