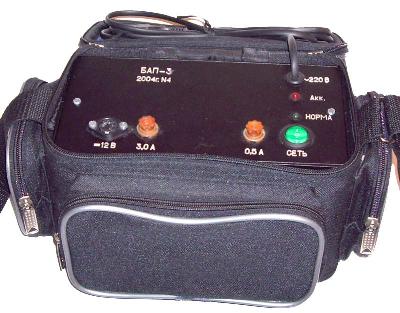

БЛОК АВТОНОМНОГО ПИТАНИЯ «БАП-3»

БЛОК АВТОНОМНОГО ПИТАНИЯ «БАП-3»

Блок питания «БАП-3» предназначен для питания пылемера радиоизотопного типа “ПРИМА” (далее прибор) или других электронных устройств с напряжением питания 12 В постоянного тока и средней потребляемой мощностью не более 12 Вт.

Блок питания «БАП-3» может эксплуатироваться в следующих условиях:

- температура окружающего воздуха от 0 до +35 о С;

- относительная влажность воздуха до 95% при температуре +30 о С;

- атмосферное давление от 90 до 106 кПа.

«БАП-3» имеет два режима работы:

- режим работы от сети (зарядка аккумуляторной батареи);

- режим автономной работы.

В режиме работы от сети «БАП-3» подключается к сетевому напряжению 220 В 50 Гц, которое преобразуется с помощью трансформатора в напряжение 12 В 50 Гц, выпрямляется и подается через схему ограничения тока заряда аккумулятора на выходной разъем = 12 В. При этом аккумуляторная батарея работает в буферном режиме. При отсутствии нагрузки, подключенной к выходному разъему = 12 В, происходит заряд аккумулятора. Для исключения перезаряда аккумулятора служит схема ограничения тока заряда, срабатывающая при превышении на аккумуляторе значения напряжения 13,5 В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Напряжение питания (сетевое), В: 220 (50 Гц).

•  Выходное напряжение (постоянный ток), В: от 10,5 до 14,0.

•  Среднее значение тока нагрузки:

- при работе от сети 220 В 50 Гц, не более, А: 0,8;

- при работе в автономном режиме, не более, А: 1,4.

•  Емкость аккумулятора, А·ч: 5,0.

•  Габариты (не более), мм: 280х180х120.

•  Масса (не более), кг: 4,0.


Сделать заказ и запросить дополнительную информацию по БАП-3 Вы можете здесь.
