ИЗМЕРИТЕЛЬ РАБОЧЕГО ЗАТУХАНИЯ И ПЕРЕХОДНОГО ВЛИЯНИЯ КАБЕЛЬНЫХ ЛИНИЙ Дельта-ПРО 3.31

xDSL, выделенные линии, ИКМ-магистрали

Дельта-ПРО 3.31

УВЕЛИЧЕНИЕ СПРОСА НА ВЫДЕЛЕННЫЕ ЛИНИИ

Различные предприятия все чаще стали заказывать выделенные линии, чтобы увеличить плотность своего трафика. Необходимы линии, удовлетворяющие нормативам, которые указывают производители скоростных модемов. С ростом объема заказов и ужесточения условий, предъявляемых заказчиком, ситуация осложняется. Требуются новые эффективные решения.

РЕШЕНИЯ

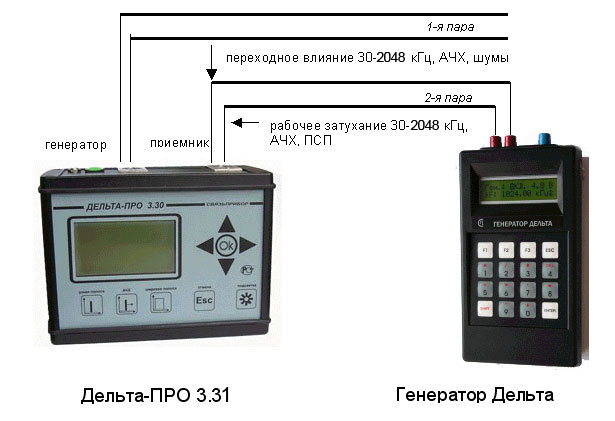

Кроме стандартных требований по изоляции, шлейфу, омической и емкостной асимметрии, линия тестируется на соответствие требований производителя оборудования (модемов) по параметрам, важнейшими из которых являются переходное влияние на ближнем конце и рабочее затухание выделенного участка. Кроме того, необходимо контролировать уровень шума и АЧХ линии. Весь комплекс частотных измерений эффективно и экономично обеспечиваются комплектом Дельта-ПРО 3.31 и генератором Дельта. Генератор Дельта - это стандартный блок генератора Дельта-ПРО 3.31, выполненный отдельным модулем, чтобы снизить стоимость комплекта. Генератор формирует сигналы на дальнем конце кабеля для измерения рабочего затухания прибором Дельта-ПРО 3.31, а также для ИКМ-аппаратуры ПСП сигналы в кодах AMI, HDB-3. Дельта-ПРО 3.31 измеряет рабочее и переходное затухание, широкополосный и узкополосный шум на любой частоте в диапазоне от 30 кГц до 2048 кГц. Измеритель может работать на одной частоте, а может выбрать рабочую сетку частот, которые назначает сам пользователь, чтобы прибор измерил АЧХ по переходному и рабочему затуханию. Прибор автоматически тестирует десятки и сортирует пары по степени пригодности. Результаты выводятся на графический дисплей и хранятся в памяти прибора. Экономичным решением для всего комплекса измерений на кабеле также может стать ИРК-ПРО Дельта - кабельный прибор ИРК-ПРО с встроенным Дельта-ПРО 3.31.

СЕРТИФИКАТЫ

Дельта-ПРО: включен в государственный реестр № 28434-04.
Сертификат об утверждении типа средств измерений ГОСТ № 19616.
Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729

Технические характеристики :

Генератор Дельта

Шаг выбора частоты



Диапазон 2048-1024 кГц

8 кГц

1024-512 кГц

4 кГц

512-256 кГц

2 кГц

256-128 кГц

1 кГц

128-64 кГц

0,5 кГц

64-32 кГц

0,25 кГц

Выходной уровень


8 ± 1 дБн

Тип выходного сигнала


Гармонический

Выход передатчика симметричный,
затухание асимметрии

не более -40 дБ

Указанные параметры сигналов обеспечиваются на нагрузке

120 ± 6 Ом




Приемник (узкополосное измерение уровня)

Шаг выбора частоты



Диапазон 2048-1024 кГц

8 кГц

1024-512 кГц

4 кГц

512-256 кГц

2 кГц

256-128 кГц

1 кГц

128-64 кГц

0,5 кГц

64-32 кГц

0,25 кГц

Диапазон измеряемых уровней

от -100 до +1 дБо



(0 дБо = 8 дБн)

Погрешность измерения нулевого уровня

Не более ± 1 дБ

Погрешность измерения в диапазоне:



-50 … 0 дБ

Не более ± 1 дБ

-80 … -50 дБ

Не более ± 2 дБ

-100 … -80 дБ

Не более ± 3 дБ

Уровень собственных шумов (без внешних шнуров приемника и генератора)

не более -100 дБо



Приемник (широкополосное измерение уровня)

Диапазон частот

от 40 кГц до 2 МГц

Диапазон измеряемых уровней

от -60 до +1 дБо
(0 дБо = 8 дБн)

Погрешность измерения нулевого уровня

не более ± 1 дБ

Погрешность измерения в диапазоне:



-30 … 0 дБ

не более ± 1 дБ

-40 … -30 дБ

не более ± 2 дБ

-60 … -40 дБ

не более ± 4 дБ

Уровень собственных шумов (без внешних шнуров приемника и генератора)

не более -60 дБо

Вход приемника симметричный,
затухание асимметрии

не более -40 дБ

Входное сопротивление

120 ± 6 Ом



Общие

Условия эксплуатации:



температура окружающей среды

-20 ÷ +50оС

относительная влажность воздуха

до 90% при 30оС

Питание

встроенный аккумулятор 12В (0,8 АЧ)
ЗПУ 220В

Габариты

140х170х90 см


Сделать заказ и запросить дополнительную информацию по Генератор Дельта Вы можете здесь.
