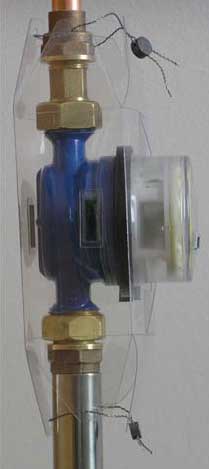

Защита ОРМ измерительного оборудования расхода воды, указывающая на воздействие магнитного поля

Защита ОРМ измерительного оборудования расхода воды, указывающая на воздействие магнитного поля

Предназначение

Защита, неотъемлемой частью которой являются показатели магнитного поля MFI-3i, предназначена для непрерывной регистрации сильного магнитного поля, воздействующего на измерительное оборудование (водомеры, тепломеры и т.п.). Магнитное поле, имеющее происхождение, например, от неодимового магнита, вносит помехи в работу этого оборудования, приводя к большим погрешностям или полному отсутствию показателей по измерению расхода воды. Описываемая защита является, главным образом, измерительным оборудованием, принцип действия которого основывается на магнитной муфте, как двуполевой, так и четырехполевой (с усиленной устойчивостью к воздействию магнитного поля, в соответствии с нормой EN14154).
Поскольку один пассивный показатель магнитного поля не в состоянии эффективно показать воздействие сильного магнитного поля на измерительное оборудование, в защите использованы три внутренних показателя MFI-3i, а в комплекте приложен дополнительно один показатель для наружного монтажа MFI-Зо, на который наклеиваются голограммы или предупредительные этикетки.

Принцип действия

В случае если на измерительное оборудование будет воздействовать магнитное поле с напряженностью, которое может внести помехи в точность измерения, структура расположения магнитных доменов показателя магнитного поля, вначале видимая в форме геометрических фигур, будет неотвратимо нарушена или уничтожена.

Механическое предохранение

Защита имеет механическое предохранение в виде свинцовых пломб со стороны соединительных муфт измерительного оборудования и монтажных этикеток, наклеиваемых на корпусе после ее установки. Любая попытка непосредственного вмешательства в показатели невозможна без неотвратимого повреждения защиты или пломб. Монтаж
Монтаж защиты возможен на работающем в сети измерительном оборудовании даже в том случае, когда расстояние между корпусом измерительного оборудования и стенками ниши, в которой установлено это оборудование, очень мало.

Технические данные:

- количество показателей магнитного поля: 3 внутренних и 1 наружный,
- высота: 210 мм,
- ширина: 85 мм,
- глубина: 60 мм,
- рабочая температура: - 40 °С + 70 °С,
- пассивный показатель - не требует какого-либо питания ни одним видом энергии: ни электрической, ни механической, ни химической и не световой и не имеет никаких подвижных элементов.



Сделать заказ и запросить дополнительную информацию по Защита ОРМ измерительного оборудования расхода воды... Вы можете здесь.
