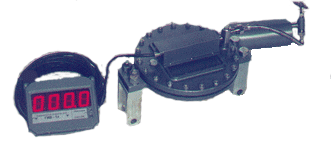

Гидравлический измеритель веса ГИВ-1Э

Гидравлический измеритель веса ГИВ-1Э

Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин.

В состав прибора входят: трансформатор давления ТД-300 с электронным преобразователем давления КРТ-5-Ех, микропроцессорный блок измерения и индикации показывающий и регистрирующий усилие натяжения каната в кН и пресс-бачок для заполнения прибора. В энергонезависимой памяти прибора хранится информация за последние 80 суток и может быть снята при помощи устройства считывания с целью просмотра и хранения в компьютере. На индикаторе прибора высвечивается усилие на канате в кН. В приборе имеется индикация перегрузки. При перегрузке мигают все разряды индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной способностью – 8 А, к которым может подключаться внешнее сигнальное устройство(лампа или звуковой сигнал).

Технические характеристики

Наименование Значения
Основная приведенная погрешность измерения усилий натяжения каната равна погрешности оборудования на котором производится настройка прибора
Вид взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99
Тип взрывозащиты [Exib]IIC
Диапазон рабочих температур:

 -трансформатора давления с преобразователем давления,  °C

от -40 до 50

-микропроцессорного блока

от -40 до 50

Длина соединительного кабеля не более, м

15
Максимальное давление в гидравлической системе индикатора, МПа 1
Рабочая жидкость гидравлической системы индикатора - жидкости полиметилсилоксановые ПМС-5; ПМС-6; ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам

(приборы поставляются в заполненном и настроенном состоянии)

Трансформатор давления Диаметр каната, мм Максимальное усилие натяжения каната, кН
ТД-300 15, 19, 22, 25, 28, 32, 35, 38 60-300

Сделать заказ и запросить дополнительную информацию по ГИВ-1Э Вы можете здесь.
