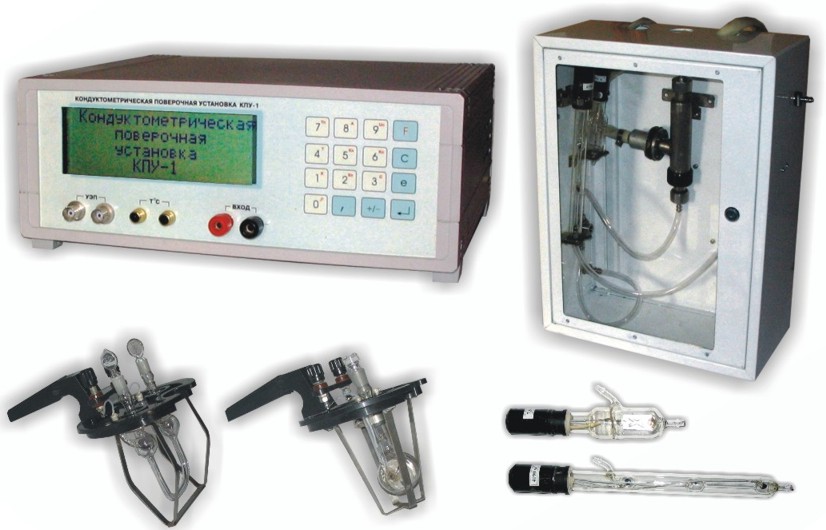

Кондуктометрическая поверочная установка КПУ-1


Кондуктометрическая поверочная установка КПУ-1

1 Назначение

Кондуктометрическая поверочная установка КПУ-1 предназначена для поверки промышленных солемеров и кондуктометров и автоматического определения приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов. Установка также может применяться как лабораторный кондуктометр для определения УЭП и температуры конденсата, чистых углеводородных жидкостей, растворов кислот, солей и щелочей, применяемых в энергетике, химической и нефтехимической промышленности.

2 Основные режимы работы

  • измерение текущего значения удельной электрической проводимости;

  • измерение температуры анализируемой жидкости;

  • определение удельной электрической проводимости, приведенной к заданной температуре;

  • обработка аналогового сигнала поверяемого кондуктометра;

  • определение приведенной и относительной погрешностей измерения УЭП, приведенной к заданной температуре, у поверяемых приборов.

3 Вспомогательные режимы

  • определение солености воды и конденсата;

  • определение концентрации растворов кислот и щелочей.

  • ввод и изменение параметров выходного аналогового сигнала поверяемого кондуктометра;

  • ввод и изменение коэффициентов для расчета концентрации растворов;

  • ввод и изменение коэффициентов для приведение УЭП к заданной температуре;

  • ввод и изменение температуры приведения для УЭП;

  • ввод и изменение коэффициентов для датчика температуры.

4 Основные технические характеристики

Характеристика

Значение

Диапазон измерения по удельной электрической проводимости, См/м:
Для КПУ-1-0,06Э и КПУ-1-0,15Э (рабочий эталон)
Для КПУ-1-0,06Р и КПУ-1-0,15ЭР (рабочее средство измерения)


От 1e-4 до 100
От 1e-6 до 100

Основная погрешность измерений, %

  • измерения удельной электрической проводимости в дапазоне измерения

    • Для КПУ-1-0,06

    • Для КПУ-1-0,15

  • в диапазоне от 1e-6 до 1e-4 (См/м)

    • для всех моделей




± 0,1
± 0,25

± 0,50


Абсолютная погрешность измерения температуры, ° С

± 0,2

Температура анализируемой жидкости, град.Целс.

От 0 до 100

Диапазон измерения входного токового сигнала, мА

0-20, 0-5, 4-20

Основная приведенная погрешность измерения токового сигнала, %

± 0,25

Входное сопротивление для токового сигнала, Ом

100

Конструктивно установка состоит из микропроцессорного измерительно-вычислительного блока с возможностью вывода информации на встроенный четырехстрочный дисплей и на компьютер посредством интерфейса RS-232, аттестованных первичных преобразователей УЭП – электролитических ячеек, полупроводникового первичного преобразователя температуры, термостата, компрессора и комплекта обслуживающих эелементов.

5 Электролитические ячейки

По желанию Заказчика, прибор может комплектоваться электролитическими измерительными ячейками, представленными ниже. Конструкция и материалы, из которых изготовлены ячейки, абсолютно устойчивы к воздействию агрессивных жидких сред, что позволяет исследовать практически любые растворы.

НАЛИВНЫЕ ЯЧЕЙКИ

ПРОТОЧНЫЕ ЯЧЕЙКИ

Тип А (диапазон от 1e-6 до 1e-1 См/м)

Тип В (диапазон от 1e-6 до 1e-1 См/м)

Область применения кондуктометров



Область применения кондуктометров



Тип Б (диапазон от 1e-2 до 100 См/м)

Тип Д (диапазон от 1e-2 до 100 См/м)

Область применения кондуктометров

Область применения кондуктометров

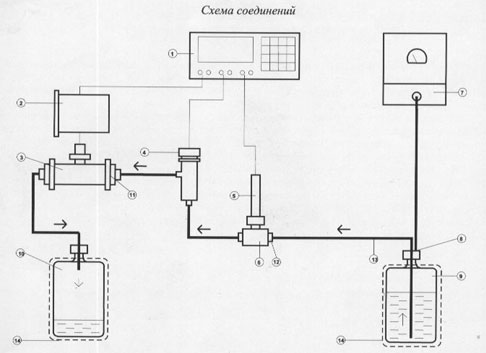

5 Схема соединений

Область применения кондуктометров

1 - измерительно-вычислительный блок

2 - проверяемый кондуктометр типа КС-1, КАЦ, АЖК, АК-310 и др

3 - первичный преобразователь поверяемого кондуктометра

4 - первичный преобразователь УЭП КПУ-1 типа В, Д

5 - первичный преобразователь температуры КПУ-1

6 - тройник

7 - компрессор

8 - крышка

9 - емкость с анаизируемой жидкостью

10 - емкость для слива анализируемой жидкости

11 - штуцер

12 - щтуцер

13 - соединительные трубки

14 - защитный чехол
