ДСПШ-20 - измеритель воздушного потока

ДСПШ-20 - измеритель воздушного потока

Предназначен для непрерывных автоматических измерений скорости воздушного потока в атмосфере угольных шахт опасных по газу и пыли, в составе комплексов контроля рудничной атмосферы, например, в составе АКМР-М.

Основные технические характеристики

Характеристики

Значения

Примечание

Диапазон измерения скорости воздушного потока, м/с

0,1 - 20


Допускаемая абсолютная погрешность, м/с

± (0,02 +0,02хV)

V – скорость воздушного потока.
Время прогрева, мин

10


Температура окружающей среды, ° С

от 0 до 40


Максимальная температура нагрева оболочки, внутренних элементов и соединений, ° С

150


Выходной токовый сигнал, мА

(1 – 5)


Потребляемая мощность, Вт, не более

1,0


Габаритные размеры, мм:

БП

ИП (со штангой для крепления)





322х182х110

444х328х120


Масса, кг:

БП

ИП (со штангой для крепления)





5

4

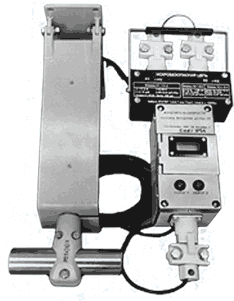

Измеритель состоит из блока питания и обработки (БПО) и выносного измерительного преобразователя (ИП), со штангой для крепления ИП.

Измеритель является Ех-компанентом и имеет маркировку взрывозащиты:

БПО "Ex[ia]I U";

ИП "Ex[ia]I U".

В составе комплекса АКМР-М, относится к рудничному особо взрывозащищенному оборудованию (РО) с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia" и имеет маркировку взрывозациты:

БПО "РО Ex[ia]I в комплекте АКМР-М";

ИП "Ex[ia]I в комплекте АКМР-М".

Прибор имеет три режима измерения:

измерение мгновенной скорости воздушного потока;

измерение средней скорости воздушного потока за заданный интервал времени (интервал времени до 99 с задается с клавиатуры управления);

измерение расхода воздуха в сечении выработки с учетом расположения ИП в сечении выработки (режим задается с клавиатуры управления БПО).


Сделать заказ и запросить дополнительную информацию по ДСПШ-20 Вы можете здесь.
