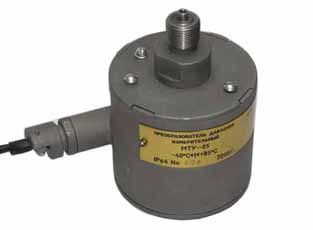

МТУ-05 Преобразователь давления измерительный

Область применения

МТУ-05 предназначен для измерения значений избыточного давления жидкости или газа в различных технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения, трубопроводного транспорта и прочих.

Высокие метрологические характеристики преобразователей МТУ-05 позволяют использовать их в составе систем обнаружения утечек, предназначенных для контроля целостности продуктопроводов и выявления места и объема утечки на контролируемом участке.

Техническое описание

МТУ-05 работает в составе системы телемеханики с питанием от внешнего источника напряжения и обменом информацией со вторичными регистрирующими устройствами по цифровому интерфейсу RS-485. По согласованию с Заказчиком протокол обмена преобразователя со внешним устройством может быть адаптирован под программное обеспечение внешнего устройства.

Отличительной особенностью преобразователей МТУ-05 является наличие защиты входных и выходных цепей от грозовых помех и перенапряжений.

Конструкция МТУ-05 позволяет поворачивать корпус датчика при монтаже для удобного ориентирования кабельного ввода на месте установки (с шагом 90°).

По защищенности от воздействия окружающей среды преобразователи МТУ-05 соответствуют исполнению степени защиты IP64 по ГОСТ 14254.

По уровню взрывозащиты преобразователи МТУ-05 соответствуют уровню «взрывобезопасное оборудование», с видом взрывозащиты «искробезопасная электрическая цепь уровня “ib”» по ГОСТ Р 51330.10-99, имеют маркировку 1ExibIIВT4 и могут применяться во взрывоопасных зонах.

Технические характеристики
Верхний предел измерения (ВПИ) избыточного давления, МПа 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности канала измерения давления в диапазоне рабочих температур, % от ВПИ ±0,25; (±0,15)*
Зона нечувствительности канала давления, % 0,05
Диапазон рабочих температур, °C -40... 85
Дискретность измерения, мс, не менее 20
Напряжение питания, В 9... 12
Потребляемый ток, мА, не более 20
Масса, кг, не более 2,3
Габаритные размеры (диаметр/длина), мм 89 / 124

* по согласованию с Заказчиком.
