САУ Дорога


Продукция > Функциональная аппаратура > САУ Дорога

Система управления дорожно-строительных машин САУ «Дорога»

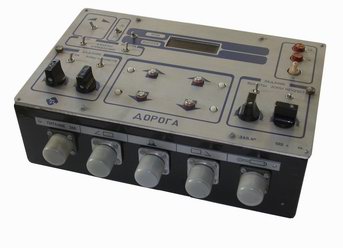

Пульт управления Системы управления дорожно-строительных машин САУ «Дорога»

Датчик высотного положения Системы управления дорожно-строительных машин САУ «Дорога»

Пульт управления

Датчик высотного положения (ДВП-Л, ДВП-П)

Назначение:

САУ предназначена для автоматической стабилизации и управления положением рабочих органов асфальтоукладчиков, автогрейдеров, землеройно-транспортных, мелиоративных, бетоноотделочных и других строительно-дорожных машин по заданной на программоносителе программе, осуществляющей коммутацию каналов управления в вертикальной и горизонтальной плоскостях.

Применение САУ позволяет выдерживать необходимые профили обрабатываемой поверхности:

  • продольный - по высотным отметкам, с помощью датчиков высотного положения, в зависимости от места положения, левого или правого (далее по тексту - ДВП-Л или ДВП-П);
  • поперечный - по углу наклона, фиксируемому унифицированным измерительным модулем УИМ-15М (далее по тексту - УИМ).

Использование САУ на машине сокращает количество рабочего времени на производство работ, позволяет экономить топливо, снижает психофизические нагрузки оператора, улучшает условия его труда.

Технические характеристики:

Диапазон плавной установки стабилизируемого уклона

в поперечной плоскости, % уклона

 от -26,8 до +26,8

Диапазон регулировки чувствительности (загрубления)

в поперечной плоскости, % уклона



от 0,1 до 3,5

Диапазон задания по высоте с ценой деления 1 мм

от 0 до 80

Диапазон регулировки порога срабатывания по высоте

(по перемещению щупа на плече 150 мм), мм

от ±1,0 до ±10

Погрешность системы стабилизации поперечного уклона,

%, не более

0,15

Погрешность задания по высоте, мм

±1

Среднее время запаздывания системы, сек, не более

0,1

Центральный вычислительный узел МП-контроллера

На основе однокристалльной микроЭВМ КР1816ВЕ35, ёмкость ЗУ данных 64 байта

Программируемое постоянное запоминающее устройство

ППЗУ с ультрафиолетовым стиранием КР 573РФ5

Погрешность аналого-цифрового преобразования, %

0,1

Шаг дискретизации, мкс

10

Визуализация показаний

Четырёхразрядный семисегментный жидкокристаллический индикатор ИЖЦ-18-4\7

Электрическое  питание:

     род  тока - постоянный



     напряжение  питание,  В



не более 3,8 А (0,8 А - без электрогидрораспредели-телей,  с  УИМ и ДВП)

   12 или 24  (+25 \ -10 %)

Габаритные  размеры,  мм,  не  более

      -  УИМ с поворотным устройством

      -  ДВП

      -  пульт управления

      -  щуп





285 х 145 х 110

175 х 220 х 110

110 х 200 х 320

150 х 140 х   30

Масса,  кг,  не  более

      - УИМ с поворотным устройством

      -  ДВП

      -  пульт управления

      -  щуп



 1,75

1,3

4,4

0,4


Сделать заказ и запросить дополнительную информацию по САУ Дорога Вы можете здесь.
