Датчики 412 низкого энергопотребления

Датчики 412 низкого энергопотребления

 Пределы измерений:
    - избыточное давление от 160 кПа до 100 МПа
    - разрежение до - 100 кПа
    - давление-разрежение от –100..150 кПа до – 0,1..2,4 МПа
  Выходной сигнал: от 35 мВ/мА
  Основная погрешность: 0,5 (1,0)%
  Рабочая температура: 5..50 (-30..80)оС
  Вид взрывозащиты: OExiaIICT5Х
  Потребляемая мощность: не более 5 мВт
  Питание: постоянный ток 1-2 мА

Назначение:

Датчики предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование значения измеряемого параметра - избыточного давления 412-ДИ, разрежения 412-ДВ, давления-разрежения 412-ДИВ воды, газа, пара в электрическое напряжение.
Датчики имеют как обыкновенное, так и взрывозащищенное исполнение.
Датчики обыкновенного исполнения могут применяться в помещениях с взрывоопасными зонами классов безопасности В-1а, В-1б, В-1г и В-IIа в соответствии с "Правилами устройства электроустановок" (гл.7.3 ПУЭ, М., "Энергоатомиздат" 1986 г.)
Взрывозащищенные датчики 412-Ех имеют маркировку по взрывозащите ОЕхiallCT5 или 1ЕхibllCT5, соответствуют требованиям ГОСТ 22782.5 и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 и B-II.
Датчики выпускаются в двух модификациях: с разъемом и клеммной колодкой.

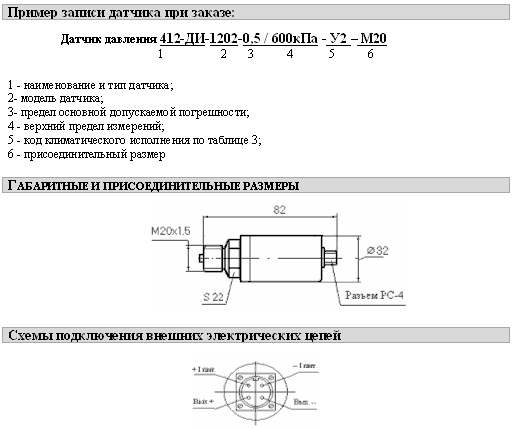

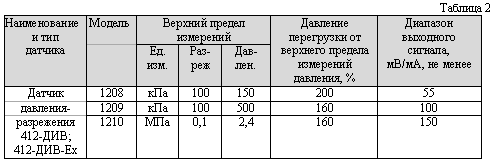

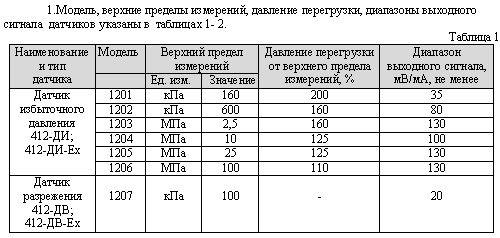

Основные технические характеристики:






Примечание. По требованию Заказчика градуировка датчиков может быть выполнена в кПа, кгс/см2 или в других единицах.
2. Начальное значение выходного сигнала не превышает 3 % от верхнего значения диа-пазона выходного сигнала для каждой модели. По обоснованному требованию Заказчика - не более 1 %.
3. Вариация и нелинейность выходного сигнала не превышает абсолютного значения до-пускаемой основной погрешности.
4. Предел допускаемой основной погрешности не более +-0,5 или +-1,0%.
5. По устойчивости к климатическим воздействиям датчик имеет климатические испол-нения по ГОСТ 15150-69:
- УХЛ3.1, но для рабочей температуры от 5 до 50oС и относительной влажности воз-духа до 80% при температуре 25oС
- У2, но для рабочей температуры от минус 30 до плюс 80oС
6. Дополнительная погрешность датчика, вызванная изменением температуры окружаю-щего воздуха в рабочем диапазоне температур не более +-0,45 (0,6)% / 10oС.
7. Защита корпуса от влаги и пыли IР 54 по ГОСТ 14254-96.
8. Потребляемая мощность не более 5 мВт.
9. Сопротивление нагрузки не менее 1,0 МОм.
10.Сопротивление мостовой схемы составляет 4+-1 кОм.
11. Масса датчика, не более 150 г

Принцип действия:

Датчик давления 412 представляет собой установленный в герметичном корпусе тензо-преобразователь. Основным элементом тензопреобразователя является пластина монокристал-лического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), прочно со-единенная с металлической мембраной тензопреобразователя. Измеряемое давление воздейст-вует на мембрану тензопреобразователя и преобразуется в деформацию пластины, вызывая при этом изменение электрического сопротивления тензорезисторов, размещенных в измеритель-ном блоке.
Питание и вывод информационного сигнала осуществляется через разъем РС4 или клеммную колодку.

Материалы:

Мембрана тензопреобразователя изготовлена из титанового сплава ВТ-9 по ГОСТ 19807-74, присоединительный штуцер из сплава 12Х18Н10Т по ГОСТ 5632-72. Корпус датчика изго-товлен из сплава Д16 с защитным покрытием или стали 12Х18Н10Т по ГОСТ 5632-72.

Комплект поставки:

  • датчик;

  • паспорт;

  • Руководство по эксплуатации на партию датчиков, отправляемых в один адрес.

Надежность:

Средний срок службы датчиков 12 лет и 6 лет для датчиков, работающих с агрессивными средами.
Средняя наработка на отказ 100 000 часов.

Поверка:

Методика поверки - в соответствии с МИ 1997. Межповерочный интервал - 2 года.

Гарантии изготовителя:

Изготовитель гарантирует соответствие датчиков требованиям технических условий 4.12.00.000 ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок датчиков – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента изготовления.




Сделать заказ и запросить дополнительную информацию по 412-ДИ, 412-ДВ, 412-ДИВ... Вы можете здесь.
