9035 ДСТ Датчики силоизмерительные тензорезисторные

9035 ДСТ Датчики силоизмерительные тензорезисторные

9035 ДСТ

Технические характеристики:
  • Номинальное усилие кН (т.с.) - 0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0); 50,0 (5,0); 100,0 (10,0);
  • Категория точности - 0,10; 0,25;
  • Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,5;Н
  • Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
  • Сопротивление мостовой схемы входное, Ом - 380±2,0;
  • Сопротивление мостовой схемы выходное, Ом - 400±4,0;
  • Диапазон рабочих температур (группа исполнения) °С - -30…+50 (С4); -50…+50 (Д3);
  • Степень защиты оболочки - IP54;
  • Напряжение питания постоянным током, не более, В - 12;
  • Масса, кг - 3,6…6,5.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

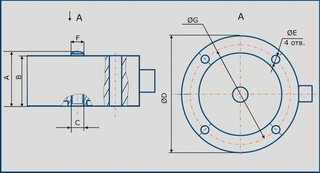

 Габаритно-присоединительные размеры (мм)

9035 ДСТ_Размеры



Номинальное усилие, кН (т.с.)

A

B

C

ÆD

ÆF

ÆG

0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0)

52

46

M16х1,5

145

24

124

50,0 (5,0)

60

50

М27х1,5

165

40

148

100,0 (10,0)

70

60



Пример обозначения при заказе:

9035 ДСТ-0,5Р-0,10-С4-IP67

  • 9035 ДСТ - обозначение датчика;
  • 0,5 - номинальное усилие, кН;
  • Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
  • 0,10 - категория точности;
  • С4 - группа исполнения;
  • IP67 - степень защиты оболочки.

 Схема подключения

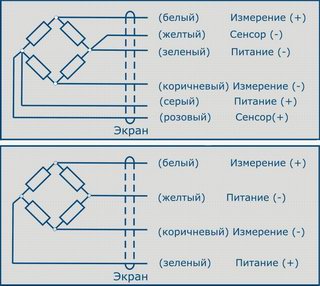

а) исполнение с кабельным выводом

9035 ДСТ_Схема подключения

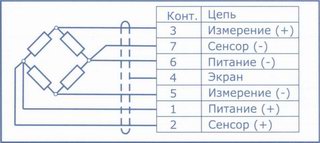

б) исполнение с разъёмом



9035ДСТ_Схема подключения


Сделать заказ и запросить дополнительную информацию по 9035 ДСТ Вы можете здесь.
