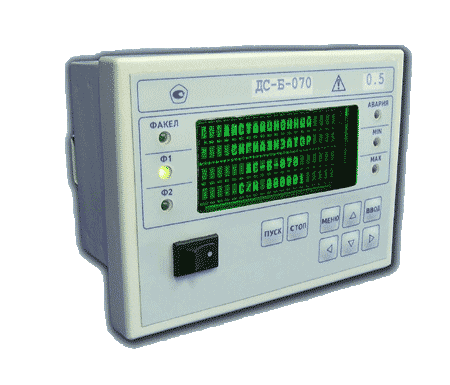

Дистанционный сигнализатор ДС-Б-070
НАЗНАЧЕНИЕ
Комплект ДС-Б-070 предназначен для работы в составе ППУА, АДПМ. Комплект обеспечивает нормальный режим работы установки и ее защиту при аварийных ситуациях. Защита осуществляется путем отсечки дизтоплива, подаваемого к форсункам, при одновременном включении звукового сигнала в аварийных ситуациях (в установках АДПМ, при резком понижении давления нефти на выходе, дополнительно отключается муфта сцепления и осуществляется подача инертного газа).
ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплект ДС-Б-070 заменяет традиционный щит управления, так как имеет в своем составе органы управления и индикации необходимые для управления установками. Все контрольно-измерительные устройства, используемые в установках, подключаются к прибору ДС-Б-070. Наличие резервных каналов в ДС-Б-070 позволяет расширить количество контролируемых параметров.
Программное обеспечение ДС-Б-070 реализует два алгоритма работы, что позволяет использовать комплект в составе как ППУА так и АДПМ. Уставки сигнализации задаются пользователем. В целях безопасности диапазон изменения уставок ограничен предельными значениями.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Прибор имеет электронный архив, что позволяет производить регистрацию всех режимов работы установки, с последующей выдачей данных на ПЭВМ дистанционно, через радиоканал.
Конфигурация входных каналов и уставок сигнализации для установок ППУА и АДПМ приведены в таблице.
| № канала |
Измеряемый параметр в установке ППУА |
Измеряемый параметр в установке АДПМ |
Уставки | |
| ППУА | АДПМ | |||
| 1 |
Давление пара, режим 1 |
Давление нефти на выходе |
MIN, MAX |
MIN, MAX |
| 2 |
Давление пара, режим 2 |
Давление масла в насосе |
MIN, MAX |
MIN |
| 3 | Температура пара |
Температура нефти на выходе |
MAX | MIN |
| 4 | Давление топлива | Давление топлива | - | - |
| 5 | Температура воды |
Температура нефти на входе |
MIN | - |
| 6 |
Давление воды на входе в котел |
Давление нефти на входе в нагреватель |
MAX | MAX |
| 7 | Уровень топлива | Уровень топлива | - | - |
| 8 | Напор воздуха | - | MIN | - |
| 9 | Нижний уровень воды | - | MIN | - |
| 10 | Индикатор пламени | Индикатор пламени | MIN | MIN |
| 11 | Расход топлива | Расход топлива | - | - |
| 12 | Резерв | Резерв | - | - |
Количество реле 5, назначение реле:
- Реле 1 - рабочее 1 (подача топлива);
- Реле 2 - рабочее 2 (дополнительная подача топлива);
- Реле 3 - аварийное 1 (подача инертного газа);
- Реле 4 - аварийное 2 (отключение муфты сцепления);
- Реле 5 - аварийное 3
(звуковой сигнал).
-
ДС-Б-070 обеспечивает автоматическое поддержание температуры пара (нефти) на выходе.
-
В комплект поставки входят датчики давления, датчики температуры, вторичная индикация для кузова, индикатор пламени горелки, комплект кабелей соединительных и дистанционный сигнализатор.
-
По требованию заказчика прибор может комплектоваться устройством электронного розжига , позволяющего производить уверенный запуск котла даже при низких температурах, повысить надежность устройства за счет отсутствия накальной спирали и автоматизировать процесс розжига.
-
По требованию заказчика прибор может комплектоваться радиомодемом. Комплектование установки радиомодулем позволяет потребителю организовать автоматическое считывание информации из электронного архива прибора при нахождении установки в зоне приема базовой станции (диспетчерской).
-
По требованию заказчика прибор может комплектоваться GPS приемником (для определения точного местонахождения установки и маршрута движения).
-
По требованию заказчика прибор может комплектоваться пультом дистанционного управления.
Варианты крепления прибора на объекте:
|
|
|
 |
