ДС-Ш-210М

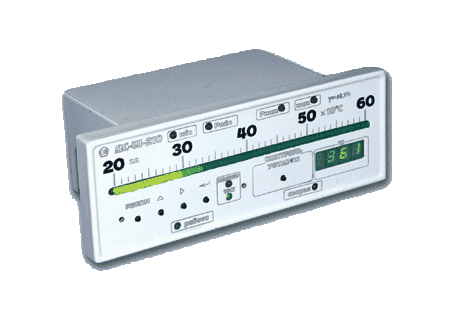

Дистанционный сигнализатор ДС-Ш-210М

НАЗНАЧЕНИЕ

Дистанционный сигнализатор предназначен для преобразования сигналов термопреобразователей электрических (ТП) и термопреобразователей сопротивления (ТС) в унифицированный сигнал постоянного тока, а также для двухпозиционного регулирования температуры.

По габаритным и присоединительным размерам и выполняемым функциям ДС заменяют преобразователи типа Ш703, Ш705 и регуляторы температуры типа РТ.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения дистанционного сигнализатора - стационарные котельные установки, ТЭЦ, системы контроля и регулирования параметров и т.п., кроме взрывоопасных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•   Диапазон измерений устанавливается потребителем в пределах номинальных статистических характеристик термопреобразователей сопротивления типов 50М, 50П и термоэлектрических преобразователей типов ТХА, ТХК.

•   змеряемый параметр преобразуется в линейный токовый сигнал 0...5 мА (4...20 мА) и отображается на четырехразрядном цифровом индикаторе.

•   С может иметь интерфейс Rs485 (исполнение110М).

•   ДС имеет функцию "Задача".

•   Наличие уставок: минимум -MIN, максимум - MAX.

•   Диапазон уставок ДС равен диапазону измерений.

•   Ввод уставок осуществляется потребителем в цифровом виде.

•   Зона возврата устанавливается для каждой уставки отдельно.

•   Время реакции (время задержки срабатывания уставки) от 0,0 до 25,00 сек.

•   Основная приведенная погрешность показаний +0,25%.

•   Основная приведенная погрешность срабатывания уставок +0,25%.

•   ДС обеспечивает компенсацию температуры свободных концов ТП и сигнализацию обрыва линии связи.

•   Выходной элемент сигнального устройства - оптоэлектронные твердотельные реле.

•   Допустимый режим коммутации - постоянный и переменный ток до 0,5А, напряжение +400В.

•   Выходное сопротивление реле во включенном состоянии не более 4 Ом.

•   По устойчивости к климатическим воздействиям ДС соответствует исполнению У категории размещения 4 по ГОСТ 15150-69, но для работы при температуре +5...+50 ^оС.

•   Напряжение питания переменного тока (180...250) В, частота переменного тока питания (48...52) Гц.

•   Потребляемая мощность не более 5 ВА.

•   Масса сигнализатора не более 1,5 кг.
