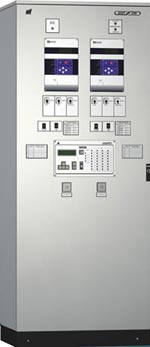

ШЗТ-МТ - защита двухобмоточных трансформаторов

ШЗТ-МТ - защита двухобмоточных трансформаторов

Назначение шкафа

  • Защита понижающих двухобмоточных трансформаторов (включая трансформаторы с расщепленной обмоткой НН) c напряжением стороны ВН до 220кВ и мощностью до 80 МВ.А.

  • Управление выключателями;

  • УРОВ;

  • Управление устройством РПН (ручное и автоматическое);

  • Автоматика управления охлаждением;

  • Исполнение сигналов газовой, дуговой и других внешних защит;

  • Сигнализация состояния выключателя, пуска/срабатывания защит,текущего положения РПН;

  • Измерение текущих значений электрических величин (токов сторон ВН и НН, напряжений стороны ВН, мощности и частоты);

  • Регистрация событий и аварийных процессов, в т.ч.“пусковых режимов”.

Оборудование шкафа

БМРЗ-ТД — терминал основных защит.
БМРЗ-ТР — терминал резервных защит и управления выключателями ВН.
БМРЗ-КН — управление РПН.
Реле контроля тока в цепи электромагнитов управления выключателей.
Активная мнемосхема на двери шкафа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Состав защит и автоматики

  • Дифференциальная токовая отсечка;


  • Дифференциальная токовая защита с торможением;


  • Максимальные токовые защиты с пусковыми органами напряжения со стороны ВН, СН и НН;


  • Токовая отсечка;


  • Токовая защита нулевой последовательности (ТЗНП);


  • Защита от обрыва и несимметрии фаз;


  • Защита от перегрузки;


  • Логическая защита шин сторон НН1 и НН2

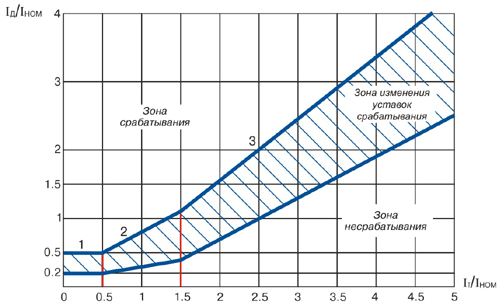

Оригинальный алгоритм дифференциальной токовой защиты

    – Обеспечить высокое быстродействие защиты в переходных режимах при КЗ.
    – Сохраняет возможность срабатывания защиты в случае насыщения измерительных трансформаторов тока при КЗ и появления в токе 2-й гармоники
    – Блокирует ложное срабатывание защиты при броске тока намагничивания в момент включения трансформатора.

    Устройство резервирования при отказе выключателя (УРОВ)

      УРОВ с контролем наличия тока через выключатель.
      Прием сигналов УРОВ от нижестоящих защит.

    Функции управления и сигнализации

      Обеспечивается сигнализация состояния выключателя, пуска/срабатывания защит.
      Информация о текущем положении РПН (для двухобмоточного трансформатора).
      Включение и отключение выключателя производится с кнопок управления на пульте терминала, по дискретным входам и по командам из АСУ.
      При выводе выключателя стороны ВН в ремонт и питании трансформатора через обходной выключатель (ОВ) шкаф сохраняет все функции защит и обеспечивает выдачу сигналов отключения в панель управления ОВ.
      Реализованная схема управления выключателем обеспечивает непрерывный контроль исправности цепей включения и отключения, а также защиту электромагнитов управления от длительного протекания тока.

    Связь с АСУ

      Терминалы шкафа имеют возможность включения в АСУ объекта в качестве подсистемы нижнего уровня. Подключение к АСУ осуществляется в соответствии со стандартом RS-485 или по волоконно-оптической линии связи (ВОЛС) – по заказу. Настройка уставок терминалов, просмотр текущих параметров сети и считывание осциллограмм и аварийных событий производится при помощи специализированного программного обеспечения (ПО), поставляемого со шкафом.

    Управление РПН

    (функция для двухобмоточного трансформатора)

      Обеспечивается ручное управление положением РПН с пульта терминала и по командам из АСУ.
      Обеспечивается автоматическое управление положением РПН с коррекцией уровня напряжения в зависимости от тока нагрузки.
      Производится блокирование переключений РПН при перегрузке трансформатора.

    Регистрация событий и аварийных процессов

      Запуск аварийного осциллографа происходит при пуске/срабатывании любой защиты, при оперативном отключении выключателя, по командам из АСУ.
    Осциллографируются фазные токи сторон ВН, СН и НН, линейные напряжения стороны СН и НН.

    Конструкция

      Доступ к шкафу – односторонний, шкаф может быть размещен у стены. Дверь шкафа снабжена замком. Терминалы устанавливаются на дверь шкафа. Все операции управления, контроля и конфигурирования терминалов (ввод уставок, квитирование, чтение текущих электрических параметров сети) выполняются при закрытой двери шкафа.
      На двери шкафа установлены ключи оперативного управления.
    Доступ ко всем соединителям и жгутам, испытательным блокам и другому оборудованию возможен только при открытой двери шкафа. Дверь снабжена фиксатором, шкаф имеет внутреннее освещение.

    Комплект поставки

      В базовый комплект поставки входит шкаф защит трансформатора, эксплуатационная документация и специализированное ПО для обмена терминалов с ПЭВМ.
      Аппаратный состав шкафа определяется по карте заказа.
      Дополнительно могут поставляться переносной компьютер (notebook) с ПО для анализа аварийных событий и осциллограмм и сетевое оборудование для подключения шкафа к АСУ
