Защита воздушных линий БМРЗ-ДЗ - дистанционная защита

Защита воздушных линий БМРЗ-ДЗ - дистанционная защита

Функции

  • трёхступенчатая дистанционная защита от междуфазных КЗ;
  • трёхступенчатая дистанционная защита от двойных замыканий на землю с избирателем поврежденной фазы;
  • контроль цепей напряжения;
  • резервная направленная или ненаправленная трехступенчатая токовая защита;
  • защита минимального напряжения;
  • Защита от нессиметрии и обрыва фазы питающего фидера с контролем тока обратной последлвательности (ЗОФ);
  • резервирование при отказе выключателя;
  • АЧР/ЧАПВ;
  • двукратное АПВ.

Принципы выполнения защиты

  Дистанционная защита от междуфазных КЗ контролирует сопротивление петли фаза-фаза. При фиксации двойных однофазных замыканий на землю дистанционная защита от междуфазных КЗ выводится из действия.
Защита от двойных замыканий на землю контролирует сопротивление петли фаза-ноль по току и напряжению нулевой последовательности и имеет избиратель повреждённой фазы (ИПФ). Применение ИПФ в блоках БМРЗ-ДЗ, установленных на смежных (параллельных) ВЛ, позволяет задать очерёдность отключения линий и устранять двойные однофазные замыкания. Предусмотрена возможность ускорения второй и третьей ступеней дистанционных защит при действии АПВ, а также при включении выключателя оперативно или по внешним командам.
   При возникновении неисправности в цепях напряжения дистанционные защиты выводятся из действия.
При задании конфигурации блока резервная двухступенчатая токовая защита может устанавливаться направленной или ненаправленной и действовать постоянно или только при возникновении неисправностей в цепях напряжения.

Трехступенчатая дистанционная защита от междуфазных КЗ
и двойных замыканий на землю

   Характеристики срабатывания реле сопротивления в комплексной плоскости по выбору для любой ступени могут иметь вид окружности, усеченной окружности, треугольника или четырёхугольника. Характеристика может иметь смещение по отношению к началу координат в любом направлении. Вид характеристики, используемой для каждой ступени, задается при настройке защиты.
Уставки по сопротивлению задаются во вторичных значениях. Диапазон уставок по R и X от 0,5 до 1000 Ом с дискретностью 0,01 Ом. Диапазон уставок по времени от 0 до 10 с, дискретность
0,01 с.

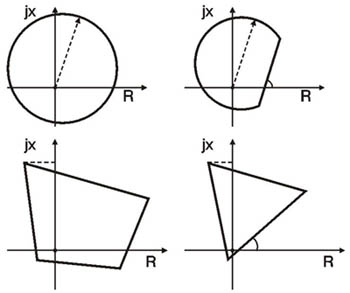

Характеристики срабатывания реле сопротивления

Двухступенчатая токовая защита

  Первая ступень имеет независимую, а вторая (по выбору) независимую или зависимую времятоковую характеристику. Ступени могут быть выполнены в трехфазном или двухфазном варианте с контролем токов фаз А и С. При отсутствии ТТ в фазе В для повышения чувствительности к двухфазным КЗ за силовым трансформатором со схемой соединения обмоток звезда/ треугольник в защите использован третий вход, включенный на сумму токов фаз А и С. Защита может быть направленной или ненаправленной.

Контроль цепей напряжения

  Контроль потери цепей напряжения используется для блокировки дистанционных защит и перевода токовой защиты в ненаправленный режим.
Контролируются фазные напряжения и напряжения со стороны разомкнутого треугольника Uни и Uик.
При неисправности цепей напряжения выдается сигнал “НЦН”.

Защита минимального напряжения (ЗМН)

  Выполняется с контролем трех фазных напряжений и напряжения обратной последовательности.
Предусмотрена возможность блокировки ЗМН внешним дискретным сигналом.

Резервирование при отказе выключателя (УРОВ)

  Сигнал "УРОВ" выдается через заданное время после выдачи сигнала на отключение выключателя при сохранении тока через отключаемое защитой присоединение. Алгоритм УРОВ может выполняться с контролем положения выключателя.

Автоматическое повторное включение (АПВ)

  Блок обеспечивает двукратное АПВ. Первый и второй циклы АПВ могут быть выведены из действия независимо друг от друга программными ключами. АПВ может блокироваться при срабатывании отсечки и наличии напряжения 3Uo (земля в сети).

Технические возможности

Гибкая аппаратно - программная архитектура БМРЗ позволяет адаптировать устройства к индивидуальным требованиям каждого Заказчика.

  Связь БМРЗ по стандартным последовательным каналам RS-232 с ПЭВМ и (или) RS-485 (ВОЛС) c АСУ позволяет дистанционно вести настройку БМРЗ, измерения, управление и контроль присоединения. Скорость обмена – от 600 до 19200 бит/с. Обмен осуществляется с использованием протокола
ModBUS.
   Осциллографирование аварийного процесса.
  Измерение фазных токов и напряжений. Расчёт тока 3Io по фазным токам и 3Uo по напряжениям с разомкнутого треугольника Uни и Uик.
  Во время работы блок осуществляет автоматическую самодиагностику и выдает сигнал при обнаружении неисправности. Расширенная проверка работоспособности блока может быть произведена оператором в режиме «Тест».
  Память блоков, после снятия питающего напряжения, обеспечивает хранение уставок и конфигурации защит в течение всего срока службы. Хранение осциллограмм, параметров аварийных событий, информации об общем количестве, а так же о времени срабатываний защит, количестве отключений выключателя обеспечивается, без питания, в течение 200 часов.
  Смена конфигурации защит, блокировок и уставок осуществляется через пароль с пульта блока или дистанционно.
  При управлении элегазовым выключателем блок принимает сигналы от датчиков давления элегаза и осуществляет блокировку на включение выключателя или полную блокировку его работы.
Функция календаря и часов позволяет фиксировать время событий с дискретностью 10 мс.
БМРЗ обеспечивает запоминание параметров девяти аварийных событий. По каждому аварийному событию фиксируются значения параметров в момент пуска защиты и в момент выдачи команды на отключение выключателя.
