Цифровые устройства сопряжения с объектом УСО-МТ и шкафы УСО-МТ

Цифровые устройства сопряжения с объектом УСО-МТ и шкафы УСО-МТ

Назначение и область применения

  Цифровые устройства сопряжения с объектом УСО-МТ и шкафы УСО-МТ предназначены для выполнения функций телемеханики в различных автоматизированных системах и обеспечивают:

  • телеизмерение;
  • телесигнализацию ;
  • телеуправление (в т.ч. с внутренней логикой).

Основные функции

  • Сбор информации от источников аналоговых сигналов (напряжения, тока, частоты, мощности, давления и т.п.).
  • Сбор информации от источников дискретных сигналов.
  • Передача собранной информации в АСУ энергообъекта.
  • Трансляция команд управления с верхнего уровня АСУ на различные коммутационные аппараты (выключатели, разъединители, короткозамыкатели и др).



Дополнительные функции

  • Ведение журнала событий.
  • Осциллографирование с возможностью гибкой настройки условий пуска осциллографа и характеристик записываемых осциллограмм.
  • Сигнализация о превышении допустимых значений контролируемых параметров с протоколированием.
  • Хранение в энергонезависимой памяти и передача в АСУ журнала событий и зарегистрированных осцилограмм.
  • Выдача дискретных сигналов на основании внутренней логики.



  При использовании программных и технических средств ПЭВМ или АРМ АСУ возможно выполнение следующих функций:

  • объединение УСО-МТ в единую систему регистрации данных;
  • отображение на мониторе регистрируемых УСО-МТ величин в виде мнемосхем, таблиц и графиков;
  • распечатка регистрируемых УСО-МТ величин на принтере;
  • ранжирование пользователей по уровню доступа к данным и конфигурированию УСО-МТ.



Устройства УСО-МТ выпускается в 2-х модификациях - УСО-МТ-Д и УСО-МТ-А.

УСО-МТ-Д – предназначен для сбора и передачи информации о дискретных потенциальных сигналах с
номинальным напряжением:

  • 220 В постоянного и/или переменного тока;
  • 110 В постоянного тока;
  • 24 В постоянного тока.

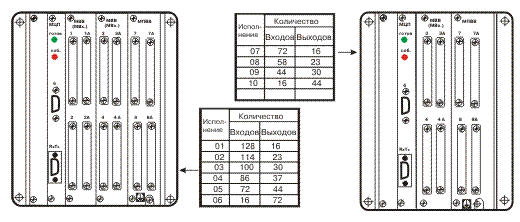

Варианты расположения модулей в устройствах УСО-МТ-Д различных исполнений в зависимости от количества дискретных входов/выходов.





  В устройствах УСО-МТ-Д обеспечивается формирование релейных сигналов управления двухпозиционными
объектами по командам, поступающим из АСУ.

  Цепи входных и выходных сигналов устройства УСО-МТ-Д изолированы друг от друга и от корпуса .

УСО-МТ-А - для сбора и передачи информации о:

  • дискретных потенциальных сигналах;
  • аналоговых сигналах, поступающих от:
  • - стандартных измерительных трансформаторов тока с номинальным вторичным током 1А или 5А;
  • - трансформаторов напряжения с номинальным вторичным напряжением 100В, 220В или 380В;
  • - источников постоянного напряжения 110 или 220В в т.ч. от шин оперативного тока.


  Общее количество аналоговых сигналов устройства УСО-МТ-А не более 8.
При заказе устройства УСО-МТ-А необходимо указать диапазон контролируемых значений
аналоговых сигналов:

Вид сигнала Рабочий диапазон

Переменный ток , А

0,0015-0,3
0,02-5,0
0,15-30
0,5-120
2,0-500
Переменное напряжение, В
0,5-120
1,0-240
2,0-490
Постоянное напряжение, В

50-175

100-350

  УСО-МТ-А могут быть укомплектованы преобразователями тока и напряжения или стандартными преобразователями (0-5мА; 4-20мА).

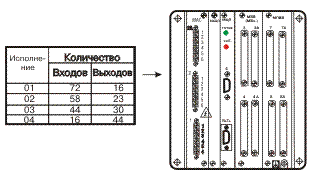

Расположение модулей в устройствах УСО-МТ-А различных мсполнений

  Цепи входных и выходных сигналов устройства УСО-МТ-А изолированы друг от друга и от корпуса.

Основные технические характеристики УСО-МТ:

  • Напряжение питания (по заказу):
  • - 110 В постоянного тока;
  • - 220 В переменного (постоянного) тока.
  • Потребляемая мощность:
  • - не более 10 Вт.
  • Входной ток (дискретных входов):
  • - не более 4 мА.
  • Цикл опроса дискретных сигналов 1мс;
  • Цикл усреднения аналоговых сигналов 0,3с;
  • Дискретность фиксации времени и даты события – 10 мс;
  • Сопротивление изоляции – не менее 100 МОм;
  • Прочность изоляции 2500В, 1мин.
В течение 200 часов после снятия питающего напряжения обеспечивается:
  • ход встроенных часов;
  • хранение осциллограмм и информации в журнале событий;
  • погрешность измерения аналоговых сигналов в блоках УСО-МТ-А – не более 2 % при нахождении сигнала в пределах от 0,01 до 1,0 максимального значения диапазона контролируемых значений;
  • Связь с АСУ по протоколу Modbus;
  • Устойчивость к 100 % перерывам питания:
  • - 0,5 с – при номинальном напряжении питания 220 В;
  • - 0,2 с – при номинальном напряжении питания 110 В.

Для увеличения устойчивости к 100% перерывам питания до нескольких секунд возможно подключение внешних накопителей энергии, поставляемых по отдельному заказу.

Винтовые зажимы для :
  • дискретных сигналов рассчитаны на подключение проводников сечением до 1,5 мм2;
  • аналоговых сигналов рассчитаны на подключение одного проводника сечением до 4 мм 2 или двух проводников сечением до 2,5 мм 2 каждый.
Диапазон рабочих температур:
  • от минус 40 С до плюс 70 оС.

Масса – не более 7 кг

Габаритные размеры в зависимости от модификации:

  • 170х268х315мм. (ШхВхГ);
  • 130х268х315мм.

Конструктивные особенности

УСО-МТ выпускается в виде кассетных блоков с креплением на вертикальную или горизонтальную поверхность и передним подключением внешних соединений .

  • Аппаратный состав и основные характеристики УСО-МТ совпадают с цифровыми блоками РЗА типа БМРЗ.
  • Несколько блоков УСО-МТ ( от2-х до 4-х) могут быть конструктивно объединены в виде шкафа УСО-МТ с односторонним обслуживанием, с верхним или нижним подключением контрольных кабелей и креплением шкафа за основание или на стену.



Заказ блоков УСО-MT

При заказе блоков УСО-МТ заполняется карта заказа и указывается:

  • номинальное напряжение оперативного тока =110В или ~/=220В;
  • вариант аппаратного исполнения по количеству дискретных входов/выходов;
  • состав входных аналоговых сигналов и диапазон контролируемых значений;
  • последовательный канал связи с АСУ - RS-485 или ВОЛС.



Заказ шкафа УСО-МТ

При заказе шкафа указывается количество встроенных блоков УСО-МТ и заполняются карты заказа на каждый блок.

Дополнительно к блокам УСО шкаф может быть оснащен:

  • блоками шунтирующих резисторов (5кОм или 15кОм) для увеличения нагрузки датчиков дискретных сигналов;
  • источником питания для входных дискретных сигналов типа «сухой контакт»;
  • преобразователем сигналов интерфейса – (RS485 или ВОЛС) для связи с АСУ;
  • устройством АВР оперативного тока (при наличии двух источников);
  • промежуточными реле для управления мощной нагрузкой.

Габаритные размеры шкафа зависят от количества встроенных блоков УСО и согласовываются в карте заказа.
