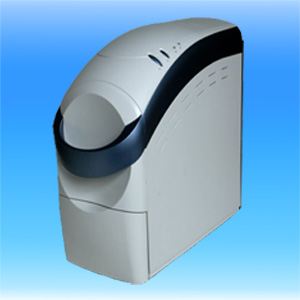

Комплекс аппаратуры для технического исследования магнитных носителей звукозаписи Аудиоэксперт 1001

Комплекс аппаратуры для технического исследования магнитных носителей звукозаписи Аудиоэксперт 1001

ПРИНЦИП ДЕЙСТВИЯ

В комплексе используется метод магнитооптической визуализации, сущность которого заключается в следующем: исследуемая магнитная лента приводится в контакт с магнитооптическим кристаллом. Магнитное поле записи, воздействуя на магнитооптический кристалл, формирует в нем распределение по оптической активности, благодаря чему плоскость поляризации света, проходящего через различные точки в плоскости кристалла, вращается на различную величину. Поэтому, помещая магнитооптический кристалл в схему специального поляризационного микроскопа, можно получить изображение, которое дает визуальное представление о структуре намагниченности на поверхности магнитной ленты.

СОСТАВ

В состав комплекса входят: магнитооптический анализатор, персональный компьютер с принтером, а также комплект сменных частей и принадлежностей. Магнитооптический анализатор оснащен специализированным лентопротяжным механизмом (два варианта: для компакт кассет и микрокассет), с помощью которого изучаемая магнитная лента может перемещаться в двух направлениях с регулируемой скоростью, в том числе врежиме прерывистого перемещения, при котором лента перемещается на расстояние 2-3 мм в пределах поля визуализации ("кадра"), останавливается на заданное время и снова перемещается на заданное расстояние.Магнитооптические кристаллы, закрепленные в оправках, вставляются непосредственно в кассету. Усилие прижима поверхности кристалла к поверхности ленты регулируется автоматизированным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поле визуализации (размер "кадра"), мм

3,0 х 2,2

Скорость протяжки ленты в режиме просмотра:
  режим непрерывного движения ленты, мм/сек
  режим прерывистого перемещения ленты, кадров/сек


от -5 до + 5
от -5 до + 5

Разрешение в режиме просмотра, мкм

10

Разрешение в режиме документирования, мкм

1

Габаритные размеры, мм

420х460х200

Масса магнитооптического анализатора, кг

16


Сделать заказ и запросить дополнительную информацию по Аудиоэксперт 1001 Вы можете здесь.
