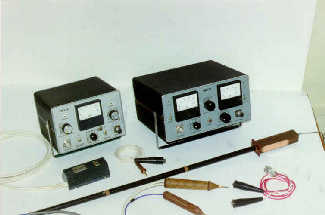

Универсальные приборы для испытания витковой изоляции ИВЗ-17 и ИВЗ-18

Универсальные приборы для испытания витковой изоляции ИВЗ-17 и ИВЗ-18

Предназначены для испытания витковой изоляции всех типов обмоток электрических машин переменного и постоянного тока, напряжением до 10 кВ (ИВЗ-17) и до 1 кВ (ИВЗ-18).

ПРЕДНАЗНАЧЕНЫ

- для испытаний витковой изоляции обмоток ротора турбогенераторов

- для испытаний витковой изоляции отдельных шаблонных секций

- для испытаний витковой изоляции и определения места повреждения при полных и неполных замыканиях на корпус обмоток якорей машин постоянного тока с уравнителями

- для испытаний катушек электрических аппаратов и машин без сердечника

- для испытаний витковой изоляции статоров электрических машин со всыпной обмоткой

- для испытаний витковой изоляции полюсных катушек переменного и постоянного тока, насаженных на полюс, и отдельных катушек

- для испытаний витковой изоляции статорных секций высоковольтных электрических машин (до и после укладки в статор)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Испытательное напряжение



Импульсное

Максимальная амплитуда





Генератора:
Импульса:



3000 В
15000 В

Частота следования импульсов



6.25 Гц

Длительность импульсов



10-200 мкс

Испытательное напряжение





Генератора:
Импульса:



до 150 В/вит
до 1500 В/вит

Габариты, вес





ИВЗ-17:
ИВЗ-18:



290х250х185 мм, 12 кг
240х190х145 мм, 6 кг


Сделать заказ и запросить дополнительную информацию по ИВЗ-17, ИВЗ-18 Вы можете здесь.
