Каротажная регистрирующая система "Блик-3"

Каротажная регистрирующая система "Блик-3"

"Блик-3" каротажная система для решения задач сбора и представления геофизической информации на нефтегазовых скважинах

Регистратор обеспечивает приём и обработку информации поступающей по 3-х жильному кабелю со скважинной аппаратуры без наземных панелей, а также от датчиков глубины импульсного типа, либо сельсина, с коррекцией по глубине за износ мерного ролика или магнитным меткам.

Регистрирующая система производит управление работой и приём информации со скважинной аппаратуры использующей телесистемы:

• «Манчестер 2» НПЦ “Тверьгеофизика” приборы ЭК-73П, АК-73МП, СКП-73П, ИК3 –2М, 2ГГК-П, СРК-73ПМ;

• «Манчестер 2 (Урал-100)» и «ВИМ» НПФ “Геофизика” приборы ГК, ГГК-ЛП НГК-60, МАК-7, 2ННК-Т, К1А-723-М, К3А-723, ПФ-73-М;

• а также с приборов Э31, Э32, Э33, Э36, ЭК-1, МК-УЦ, АК1-841, УЗБА-21, СПАК-8, РК-8, СОВА, АГАТ, КСАТ, ТР-7, МИД-К и других приборов, использующих импульсные способы передачи информации.

Решаемые задачи

Регистрация • Управление работой скважинного прибора
• Запись каротажных данных, поступающих со скважинных приборов и (или) наземных панелей в виде кривых и массивов (волновых картин).
• Автоматическая коррекция глубины по магнитным меткам или за величину износа мерного ролика.
• Эталонировка, оперативный расчёт и документирование результатов эталонировки каналов ГК, НГК, ГГК.
• Тарировка входных (реальных) и обработанных (дополнительных) каналов по произвольному числу точек в мультирежиме или индивидуально.
• Создание на уровне пользователя обрабатывающих программ, позволяющих обрабатывать и создавать кривые в реальном времени.
Визуализация • Визуализация данных в виде кривых, волновых картин и цветовых развёрток с синхронизацией по времени или по глубине.
• Одновременная визуализация данных, поступающих со скважинного прибора и данных из архива.
• Одновременная работа нескольких визуализаторов.
• Просмотр поступающей на вход системы информации в текстовом виде на разных этапах её преобразования.
• Оперативное изменение параметров визуализации, параметров полей, а также создание пометок (маркеров) оператора на планшете.


Документирование и Сервис • Вывод планшета на печать на плоттеры ЭСПУ-К, Printrex, и другие стандартные плоттеры.
• Печать планшета в процессе регистрации в реальном масштабе времени.
• Параллельный вывод на печать и обработка информации в процессе регистрации данных.
• Создание, хранение и автоматическое заполнение произвольных шаблонов шапок для печати.
• «Отложенная печать», создание PostScript и (или) PDF файлов с изображением вывода, предварительный просмотр вывода.
• Конвертация полевого формата системы «gdf» в LAS.
• Создание и документирование полного отчёта по работе на скважине и по каждому файлу в отдельности.
• Сохранение информации при аварийном отключении питания.
• Копирование сценариев проведения работ на другие станции «Блик-3».
• Обновление программного обеспечения регистратора «Блик-3» без непосредственного участия разработчиков.
• Оперативная адаптация под условия заказчика.

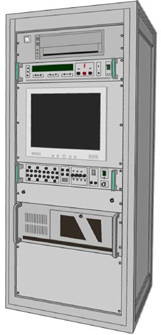

Состав регистратора

В состав регистратора входят:
• системный блок;
• блок коммутации;
• входная панель;
• термоплоттер;
• программно-управляемый источник питания;
• бесперебойный источник питания.

Системный блок изготавливается в индустриальном корпусе на основе компьютера IBM PC/AT, оснащенного процессорами не ниже Pentium III. Блок комплектуется платой АЦП, содержащей 16-разрядный быстрый АЦП, 8-ми канальный медленный АЦП и цифровой сигнальный процессор ADSP-2185. Системный блок содержит плату МТК осуществляющей синхронизацию сбора данных по глубине от сельсина, либо любого датчика глубины импульсного типа. Системный блок подключен к 15" LCD монитору размещаемого в единой стойке с другими блоками и устройствами.

Входная панель и блок коммутации предназначен для предварительной обработки и коммутации сигналов, приходящих со скважинных приборов. Он содержит модуль фильтрации и коммутации (МФК), обеспечивающий коммутацию фильтров, подключение к жилам кабеля схемы приёма сигналов и источников питания скважинной аппаратуры.

Блок программно-управляемых источников питания обеспечивает питание скважинных приборов:
•  постоянным током, напряжением 0 – 300В и током нагрузки до 2А и суммарной мощностью не более 300 Вт,
•  переменным током, напряжением 5 – 250В, частотой 50, 200, 300, 400Гц, и током нагрузки 0,05 - 1А, суммарной мощностью не более 250 Вт. Дискретность установки U – 0.1В , I - 0.001A.
Имеет полный набор индикаторов и средств управления для автономной работы. Возможны как стационарный так и вертолётный варианты исполнения станции.

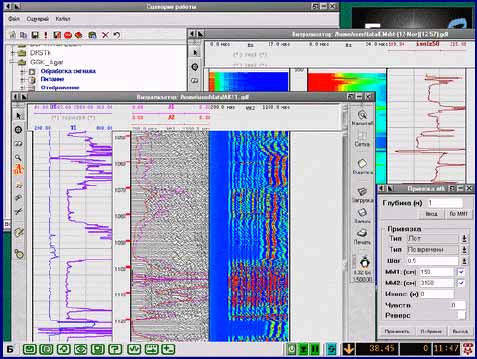

Характеристика программного обеспечения

Программная система регистрации представляет собой последнюю разработку на базе современной операционной системы Linux, успевшей зарекомендовать себя, как надежная и производительная среда для построения отказоустойчивых комплексов. Средства оконного интерфейса X-Windows позволили максимально упростить освоение системы операторами, имевшими опыт работы с семейством ОС Microsoft Windows.


Благодаря многозадачности, функциональные возможности системы дополнились новыми: непосредственно во время регистрации оператор может загружать ранее записанные данные, печатать во время записи. Система обеспечивает широкие возможности документирования и протоколирования работы оператора, справку, доступную во время работы, средства для редактирования и первичной обработки данных, возможность предварительного просмотра планшета перед печатью и печать в файлы формата PostScript, PDF и др. Функциональность постоянно наращивается благодаря открытой архитектуре системы, позволяющей в короткие сроки удовлетворять запросы пользователей.
Сделать заказ и запросить дополнительную информацию по Блик-3 Вы можете здесь.
