Станция вертикального сейсмического профилирования ВСП-24

Станция вертикального сейсмического профилирования ВСП-24

Назначение

Станция предназначена для проведения сейсмических скважинных исследований различными модификациями вертикального сейсмического профилирования ВСП.


Аппаратура рассчитана на работу с каротажным подъемником, оснащенным трехжильным каротажным кабелем и устройством управления источником сейсмических возбуждений типа ССВ, ГС.


Отличительные особенности

•  Цифровой зонд с 3х компонентными скважинными модулями.
•  Высокие показатели каналов регистрации сейсмических сигналов.
•  Возможность контроля в реальном времени уровня микросейсм скважинных и наземных каналов.
•  Проверка сейсмоприемников и тестирование каналов регистрации данных.
•  Широкие функциональные возможности технологического программного обеспечения.


Состав аппаратуры

•  скважный зонд;
•  бортовой аппаратурный комплекс;
•  наземный комплекс аппаратуры.

Скважный зонд состоит из модуля ретранслятора и нескольких скважинных модулей. Модули зонда соединены друг с другом межмодульными кабельными перемычками.

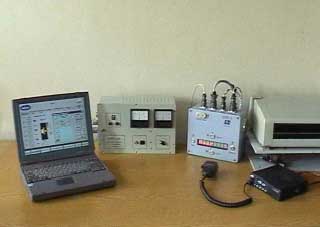

Бортовой аппаратурный комплекс включает в себя промышленный компьютер, контроллеры скважинных каналов и наземных каналов, блок регистрации служебных каналов, блок питания и прижима, блок шифратора системы синхронизации возбуждения с радиостанцией, печатающее устройство, программное технологическое обеспечение.




Наземный комплекс аппаратуры содержит полевые блоки сбора данных (БСД) и секции телеметрического кабеля.

Функциональные возможности

•  Управление режимами работы модулей зонда и блоками сбора данных наземного комплекса;
•  Управление работой прижимных устройств модулей зонда;
•  Контроль качества прижима модулей по уровню микросейсм;
•  Проверка сейсмоприемников;
•  Диагностирование сейсмических каналов;
•  Прием и обработка сигналов с датчиков глубины и перемещений, и визуализация полученных данных;
•  Прием синхронизирующей команды от системы синхронизации и обеспечение синхронного аналого-цифрового преобразования информации от сейсмоприемников;
•  Сбор, хранение, обработка и визуализация сейсмической информации.






Сейсмический канал зонда
















Технические характеристики

Скважинный модуль

Количество сейсмических каналов

3

Тип сейсмоприемников

электродинамический

Частотный диапазон сейсмического канала, Гц

0 - 824

Фиксированный коэффициент усиления, дБ

0, 12, 24, 36

Динамический диапазон сейсмического канала, дБ, не менее


130

Мгновенный диапазон сейсмического канала, дБ, не менее

100

Взаимные влияния между каналами, дБ, не более

-80

Разрядность Дельта - Сигма АЦП

знак+23р мантиссы

Объем буферного ОЗУ модуля, кбайт

448

Максимальное количество регистрируемых дискретных выборок сейсмических сигналов одного возбуждения, не менее

16 000

Скорость передачи данных по каротажному кабелю:
    - сверху вниз, Мбод
    - снизу вверх, Мбод


1/24
1/24, 1/12

Формат передачи данных

Manchester-2

Диапазон рабочих температур, °С


от 0 до +125

Габаритные размеры:
    - длина, мм, не более
    - диаметр, мм, не более


1500
48




Бортовой аппаратурный комплекс

Количество регистрируемых каналов:
    - скважинных
    - наземных
    - служебных


до 18
до 120
до 4

Период квантования, мс

0.5; 1; 2; 4

Диапазон рабочих температур, °С


от 10 до 40

Габаритные размеры:
    - длина, мм, не более
    - диаметр, мм, не более


1500
48



В качестве БСД наземного комплекса могут быть использованы блоки сбора данных телеметрических систем «Прогресс-Т» или «Прогресс-Т2».
