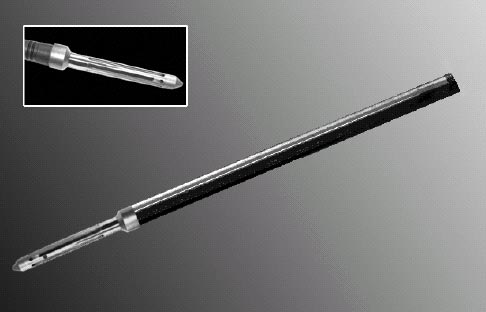

Автономный диэлектрический влагомер (диэлькометр)

Автономный диэлектрический влагомер (диэлькометр)

Назначение

Прибор предназначен для определения зон обводнения в нефтяных и газовых скважинах путем измерения относительной диэлектрической проницаемости.


Состав

В состав прибора входят: датчик, регистрирующий блок, батарейный отсек, охранный кожух. Дополнительно прибор комплектуется адаптером для подключения к компьютеру, и управляющей программой.


Принцип работы

В процессе спускоподъемных операций производиться регистрация диэлектрической проницаемости среды. Для привязки по глубине используется синхронизация по времени. Запись информации производится в цифровой форме, с периодом 1сек, во flash-память прибора, которая позволяет сохранять информацию при отключенном питании. Программное обеспечение диэлектрического влагомера обеспечивает тестирование, настройку и считывание информации с прибора, а так-же редактирование и увязку данных по глубине ( при наличии датчика глубины ). Программа работает под управлением ОС Windows 9x/2000/XP.


Считанные с прибора данные можно вывести на экран в цифровом и графическом виде (см. примеры   окон рис. 1, 2), распечатать на принтере или анализировать и обрабатывать другими программами.


Технические характеристики

Максимальное количество точек измерения

270334

Время считывания информации, мин, не более

10

Время хранения информации, лет, не менее

10

Тип интерфейса связи с компьютером

RS232

Количество циклов записи во внутреннюю память, не менее

10000

Диапазон рабочих температур, °С

от -30 до +125

Рабочее давление окружающей среды , МПа, не более

80

Расчетная продолжительность непрерывной работы, ч, не менее

600

Максимальная потребляемая мощность, мВт

12

Габаритные размеры:
    - длина, мм, не более
    - диаметр, мм, не более


720
32

Масса, кг, не более

4

Напряжение питания, В (две литиевых элемента питания типоразмера «АА»)

6,5 ± 1

Максимально допустимая концентрация H2S в
контролируемой среде, %

30




Рабочие окна управляющей программы

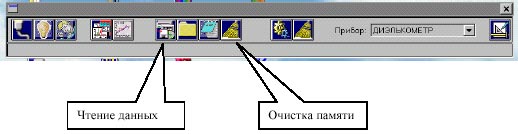

1. Главное окно программы.

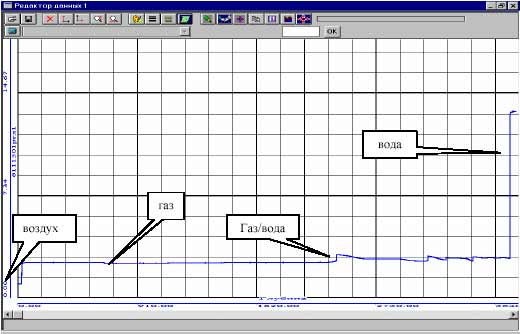

2. Окно просмотра зарегистрированных данных.
