Индукционные магнитометрические датчики ИМД-10, ИМД-100

Индукционные магнитометрические датчики ИМД-10, ИМД-100

Индукционные магнитометрические датчики ИМД-10, ИМД-100

Назначение


Индукционные магнитометрические датчики ИМД-10, ИМД-100 предназначены для регистрации магнитных компонент dB/dt электромагнитного поля при решении задач наземной электроразведки методами частотного зондирования, становления поля и их модификациями. Датчики ориентированны на использование в составе современных многоканальных электроразведочных станций и могут быть использованы взамен одно- и многовитковых петель с эффективной площадью от 2500 до 100 000 м2.

Общие характеристики


Датчики состоят из индукционного магнитометрического преобразователя (ИМП) и предусилителя (ПУ), с переключаемым значением коэффициента усиления (Kпу)

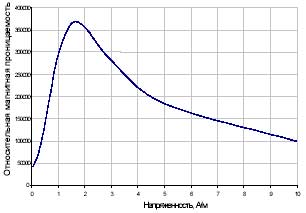

ИМП представляет собой магнитную антенну с сердечником из прецизионного магнитомягкого аморфного сплава. Высокое значение начальной относительной магнитной проницаемости материала сердечника (µотн.(Н=0)>30000), в сочетании с оптимальной геометрией магнитопровода позволяет обеспечить высокую стабильность и идентичность параметров преобразователя.

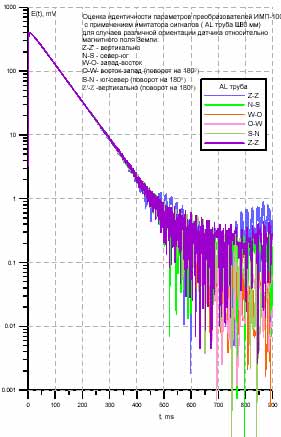

Полученные свойства магнитопровода позволяют обеспечить неизменность параметров ИМП при наложении внешнего магнитного поля, частности обеспечивает стабильность параметров датчика при различной ориентации относительно поля Земли.


Предусилитель обеспечивает согласование ИМП с регистрирующим устройством (по косе для станций с линейным разделением каналов или по соединительному кабелю с блоком сбора данных для телеметрических станций). Команды управления позволяют задавать различный коэффициент усиления предусилителя и изменять значение эффективной площади датчика в 2 и в 4 раза.

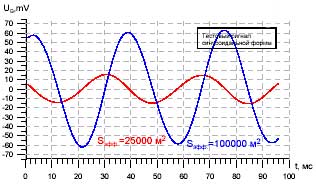

Для контроля значений коэффициента преобразования и других параметров датчика, в его конструкции предусмотрена калибровочная обмотка (соленоид) на которую подается сигнал от встроенного или внешнего генератора тестовых воздействий (прямоугольной, пилообразной или синусоидальной формы).


Датчики предназначены для работы совместно с регистрирующей аппаратурой, обеспечивающей их электропитанием от ±6 до ±15 В.



Технические характеристики

Наименование датчика

ИМД-10

ИМД-100

Эффективная площадь датчика Sэфф., м2
    - Kпу1
    - Kпу2
    - Kпу3


10 000
5 000
2 500


100 000
50 000
25 000

Эффективная площадь индукционного
преобразователя, м2

125

1250

Число витков катушки преобразователя

8х200

8х1350

Коэффициент преобразования, Кп, мВ/тл·Hz (для Kпу=max)

0.06283

0.06283

Коэффициент усиления предусилителя Кпу
    - Kпу1
    - Kпу2
    - Kпу3


80
40
20


80
40
20

Коэффициент шума ПУ по магнитному полю, fT(Hz)S
    - для F=1 Гц
    - для F=10 Гц
    - для F=100 Гц


            47.8
            2.39
            0.175

Диапазон частот, Гц

500 - 0.01

Минимальное сопротивление нагрузки, Ом

200

Напряжение питания, В



Потребляемый ток, mA, не более
    - источник +12 V
    - источник -12 V


5
5

Климатическое исполнение, °С (при относительной влажности до 95%)

от -40 до +70

Габаритные размеры:
    - длина, мм
    - диаметр, мм


600
62


800
62

Масса, кг, не более

7

10




На корпусе датчика имеются посадочные места для установки пузырькового уровня и контроля положения датчика при измерении вертикальной (Hz) и горизонтальной (Hx, Hy) компонент магнитного поля. Корпус датчика имеет посадочные места, для установки на опоры при измерении горизонтальных компонент магнитного поля. Корпус датчика и кабельный ввод герметичный, обеспечивает работу в погруженном в воду состоянии, на глубину до 0.5-1 м. Длина кабеля связи датчика с блоком сбора данных телеметрической станции или с косой линейной станции составляет 1000 мм. Линии питания и линии связи датчика с регистрирующей системой защищены от наведенных электрических статических и импульсных напряжений.

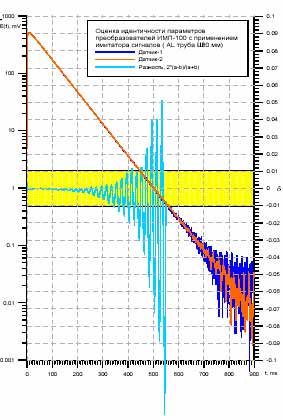

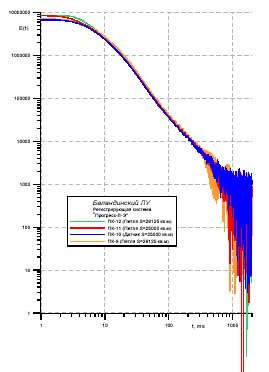

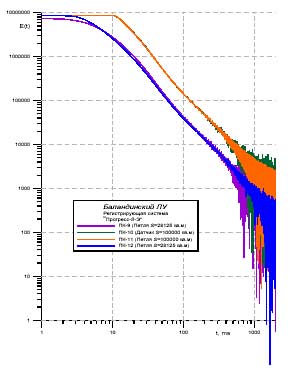

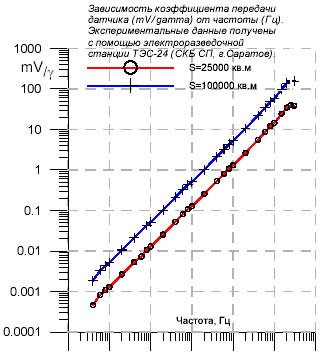

Экспериментальные образцы датчика ИМД-100 прошли испытания. В качестве регистрирующей аппаратуры использовались телеметрическая электроразведочная станция «ТЭС-24» и станции с линейным разделением каналов «Прогресс-ЛЭ» и регистратор «КруКо». Были проверены частотные характеристики датчиков, оценено влияние металлических экранов, шунтовых сопротивлений обмоток. С применением датчиков были реализованы методы становления поля в ближней зоне и методы частотного зондирования.
